Overview

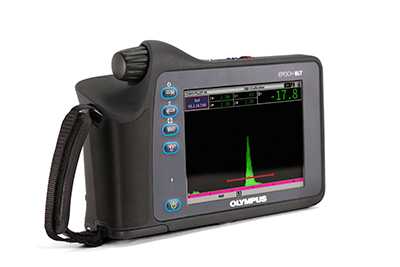

ロープアクセスでの超音波探傷にEPOCH 6LT — 厳しい作業環境が求める高い携帯性探傷器としての性能と検査中の快適性や安全性の両方を実現することが求められています。超音波探傷器EPOCH 6LTと当社のロープアクセス用アクセサリーキットを使用すると、脚やハーネスに装置を容易に装着できるため、探傷器本体を手に持たずに操作を行うことができます。 A-スキャンおよび関連する数値が見えやすいように、検査画面を縦方向に回転することが可能です。探傷器を固定し、片手でパラメーターを調整することで、もう一方の空いた手でバランスを取って作業することができます。

ロープアクセスでの超音波探傷にEPOCH 6LT — 厳しい作業環境が求める高い携帯性

探傷器としての性能と検査中の快適性や安全性の両方を実現することが求められています。超音波探傷器EPOCH 6LTと当社のロープアクセス用アクセサリーキットを使用すると、脚やハーネスに装置を容易に装着できるため、探傷器本体を手に持たずに操作を行うことができます。 A-スキャンおよび関連する数値が見えやすいように、検査画面を縦方向に回転することが可能です。探傷器を固定し、片手でパラメーターを調整することで、もう一方の空いた手でバランスを取って作業することができます。

	ロープアクセスの技術者のための設計超音波探傷器EPOCH 6LTには、技術者が快適性を保ちつつ、効率的に作業を行うことができる機能が装備されています。質量はわずか890gで、握りやすいグリップ部分を中心に重量バランスが良く、片手で操作する際に手首の疲労を抑えられます手袋をはめていても容易に操作可能なロータリーノブとシンプルなキーパッド明るい場所でも暗い場所でもA-スキャンが読み取れるクリアで明瞭な表示画面 IP65/67相当、落下試験に合格ユーザーインターフェースは、片手での操作性を追及してています。コンテキストメニューを使用してフルA-スキャンモードで設定パラメーターを調整。また、用途に応じた設定にすばやく切り替えられるクイックリコール機能を使用することにより、保存した設定を簡単に呼び出すことができます。

ロープアクセスの技術者のための設計

超音波探傷器EPOCH 6LTには、技術者が快適性を保ちつつ、効率的に作業を行うことができる機能が装備されています。

質量はわずか890gで、握りやすいグリップ部分を中心に重量バランスが良く、片手で操作する際に手首の疲労を抑えられます
手袋をはめていても容易に操作可能なロータリーノブとシンプルなキーパッド
明るい場所でも暗い場所でもA-スキャンが読み取れる クリアで明瞭な表示画面
IP65/67相当、落下試験に合格
ユーザーインターフェースは、片手での操作性を追及してています。コンテキストメニューを使用してフルA-スキャンモードで設定パラメーターを調整。また、用途に応じた設定にすばやく切り替えられるクイックリコール機能を使用することにより、保存した設定を簡単に呼び出すことができます。

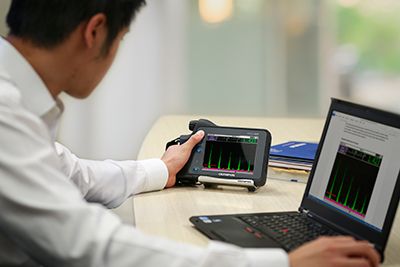

	超音波探傷器EPOCH 6LTは、検査後のデータ管理が容易です。複数のレポートやデータファイルフォーマットを、USBメモリーやオプションの無線LAN接続を経由して、Evident Cloudにエクスポートできます。校正、インクリメンタル、および2Dデータファイルフォーマットのエクスポート厚さのデータを.CSV フォーマットでエクスポート検査データをワイヤレスで送信してアーカイブ Evident Cloudを通じて検査データに迅速にリモートアクセス

超音波探傷器EPOCH 6LTは、検査後のデータ管理が容易です。複数のレポートやデータファイルフォーマットを、USBメモリーやオプションの無線LAN接続を経由して、Evident Cloudにエクスポートできます。

校正、インクリメンタル、および2Dデータファイルフォーマットのエクスポート
厚さのデータを.CSV フォーマットでエクスポート
検査データをワイヤレスで送信してアーカイブ
Evident Cloudを通じて検査データに迅速にリモートアクセス

In-Service Wind Turbine

稼働中の風力発電の検査

稼働中の風力発電のタワーとブレードは、ロープアクセスの技術を持ったNDT技術者が定期的に検査を行っています。超音波探傷器EPOCH 6LTは、単一の装置で両方の検査を実施できるように効果的に設計されています。 EPOCH 6LTのきず検出とサイジングの機能は、風力発電のタワーの溶接部の検査に適しています。タービンブレードの検査では、ブレードの複合材料の減衰と音響散乱の特性上、非常に高性能な装置が必要ですが、EPOCH 6LTであればこのような検査への適用の可能性が高まります。

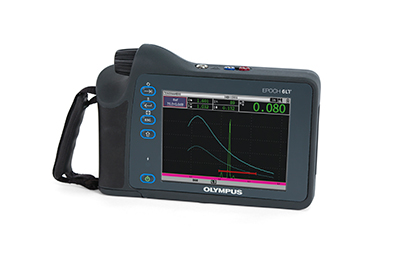

風力発電のタワーの検査に役立つ機能超音波探傷器EPOCH 6LTでは、EPOCH 650と同等の高ダイナミックレンジパルサー/レシーバーが利用できます。 PerfectSquare：調整可能矩形波パルサーデジタル高ダイナミックレンジレシーバー低周波数帯域のサポートを含む、100%デジタルフィルター：8種類最大400Vのパルサー電圧 DAC/TCGとDGS/AVGソフトウェアの機能を装備

風力発電のタワーの検査に役立つ機能

超音波探傷器EPOCH 6LTでは、EPOCH 650と同等の高ダイナミックレンジパルサー/レシーバーが利用できます。

PerfectSquare：調整可能矩形波パルサー
デジタル高ダイナミックレンジレシーバー
低周波数帯域のサポートを含む、100%デジタルフィルター：8種類
最大400Vのパルサー電圧
DAC/TCGとDGS/AVGソフトウェアの機能を装備

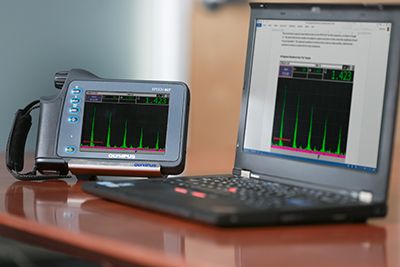

超音波探傷器EPOCH 6LTは、検査後のデータ管理が容易です。複数のレポートやデータファイルフォーマットを、取り外し可能なUSBメモリーやオプションの無線LAN接続で、装置からEvident Cloudにエクスポートできます。

校正、インクリメンタル、および2Dデータファイルフォーマットのエクスポート
厚さのデータをCSV フォーマットでエクスポート
検査データをワイヤレスで送信してアーカイブ
Evident Cloudを通じて検査データに迅速にリモートアクセス

Offshore Platform

海上プラットフォームの検査

海上プラットフォームは、鋼鉄製の構造物であり、特に腐食しやすい状況にあります。このため、非破壊検査（NDT）による腐食と溶接部の検査が不可欠です。超音波探傷器EPOCH 6LTには、石油掘削装置で作業するロープアクセスの技術者が快適に使用でき、作業を完遂するための機能が装備されています。オプションの腐食検査モジュールソフトウェアを使えば、海上でロープに吊り下げられている場合でも、腐食検査スキャンを迅速かつ効率的に実行できます。溶接関連をサポートする機能を備えているため、さまざまな検査手順書やサイジング技法に従い検査を完遂できます。

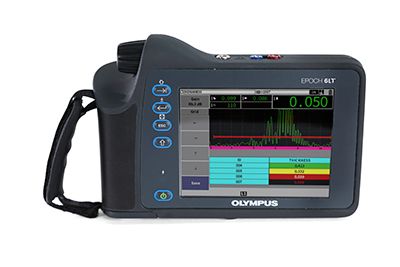

海上プラットフォームの検査のための機能 EPOCH 6LTには、次のような改良された腐食検査ソフトウェアのオプションが用意されています。センターピンIDによるプローブの自動認識機能と自動設定機能探傷モードと肉厚測定モードのダイナミックな切り替え自動ゲインコントロール(AGC) 厚さ計同等の測定アルゴリズム自動ゼロ機能（「Do Zero」）データ表示用のグリッドビュー

海上プラットフォームの検査のための機能

EPOCH 6LTには、次のような改良された腐食検査ソフトウェアのオプションが用意されています。

センターピンIDによるプローブの自動認識機能と自動設定機能
探傷モードと肉厚測定モードのダイナミックな切り替え
自動ゲインコントロール(AGC)
厚さ計同等の測定アルゴリズム
自動ゼロ機能（「Do Zero」）
データ表示用のグリッドビュー

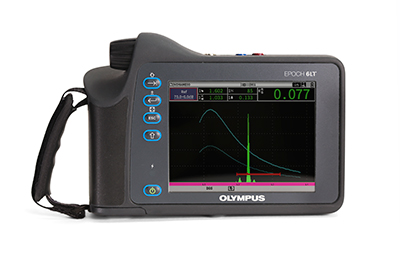

傷サイジング用標準ソフトウェア

ダイナミックDAC/TCG：信号振幅をDAC曲線や基準エコー振幅と比較。DACバージョンでは、標準、カスタムDAC警告曲線と20-80%表示を装備
DGS/AVG：信号振幅をDGS/AVGダイアグラムと比較し、エコーの高さ、傷のサイズ、探触子からの距離の関係を表示
AWS D1.1/1.5溶接部評定計算機

Bridge and Structural Steel

橋梁および構造物用鉄鋼の検査

超音波探傷器EPOCH 6LTでは、ダイナミックな指示評定用のオプションのAWS D1.1/1.5溶接部評定計算機など、橋梁および構造物用鉄鋼の検査に必要な機能を備えています。 EPOCH 6LTにはDAC/TCGやDGS/AVGなどの他の機能も含まれているため、溶接部や母材の検査を柔軟に行うことができます。

橋梁および構造物用鉄鋼の検査機能 AWS D1.1/1.5溶接部評定計算機では、さまざまなAWS溶接部検査に対応した、ダイナミックな反射源の指示評定が可能です。これにより、手動計算が不要になり、検査の効率性が高まります。 EPOCH 6LTでは、EPOCH 650と同等の高ダイナミックレンジパルサー/レシーバーが利用できます。 PerfectSquare：調整可能矩形波パルサーデジタル高ダイナミックレンジレシーバー 100%デジタルフィルター：8種類 100V～400Vのパルサー電圧カスタマイズ可能なデジタル測定表示：5種類
