OmniScanの新たなソフトウェアにより、溶接部と腐食の検査における機能性がより強化されました。このバージョンではソフトウェアのインターフェースがシンプルになり、応答時間も最適化され、より使いやすいソフトウェアとなっています。

新機能：

• C-スキャンのエクスポート
• グループマージ機能による新しい端面図
• インターリーブ
• 解析減衰ゲイン
• わかりやすいスクロール式レイアウト

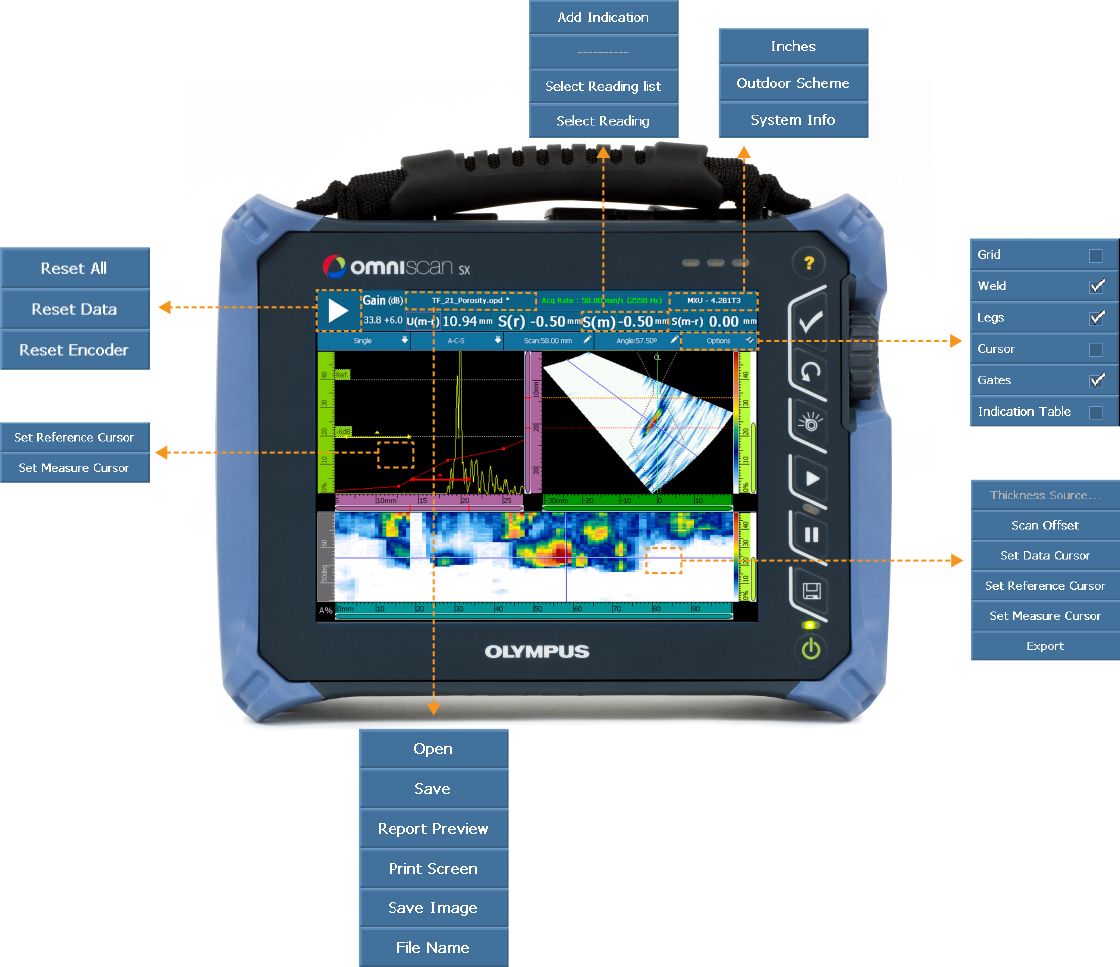

• より豊富な対話型メニューで使いやすさが向上
• 最適化されたメインメニューとウィザード
• OmniScan上でのコンパウンドスキャン設定機能
• 長手方向溶接の曲率形状レイトレーシング表示

OmniScanによるスムーズな検査フロー

セットアップ NDTセットアップビルダー・ソフトウェア  NDTセットアップビルダーは、オリンパスの自動およびセミオートマチック超音波検査装置に欠かせない、スキャンプランの設計ソフトウェアです。NDTセットアップビルダーは、実際の機器をセットアップする前に検査方法をシミュレートし、適切なビーム数や角度を定義することができます。このソフトウェアで作成した設定は、OmniScan SX本体にインポートが可能なため、設定時間を短縮し、本体での操作エラーも防ぐことができます。

データ収集

OmniScan本体
OmniScan SXは、手動探傷や自動(AUT)探傷にかかわらず高度な検査性能を発揮します。さまざまな種類のプローブ、スキャナー、アクセサリーに対応するため、石油化学、航空宇宙、その他産業の非破壊検査で幅広く使用されています。

解析およびレポート作成

OmniPCソフトウェア
OmniPCは、OminScan探傷器のデータ解析を効率良く行うための、お求め安いオプショナル・ソフトウェアです。OmniScan本体に付いている解析ツールを、PC上でも同様に使用することができます。

TomoViewソフトウェア
TomoViewソフトウェアは、収集した探傷データの高度なデータ処理機能、解析機能、レポート作成ツールを搭載したオプショナル・ソフトウェアです。

TomoViewの主な特長：

• 容積測定マージによる、マルチグループデータの画像化
• C-スキャンマージにより、複数のC-スキャンを合成して表示
• SN比解析と最適化ツール
• 高性能オフラインデータ作成ツール

セットアップ

NDTセットアップビルダー・ソフトウェアで事前に検査のセットアップを行い、SDカードまたはUSB経由でOmniScan SXにセットアップ内容を直接インポートすることができます。それにより探傷器本体では、データ収集前にゲートや測定範囲の設定など、わずかな基本操作を行うだけで済みます。また以下の機能により、素早く簡単にOmniScan SXで正しいセットアップを行うことができます。

• プローブ自動認識機能
• ワン・ステップであらかじめアプリケーションを設定可能なウィザード
• 溶接部開先形状オーバーレイと、レイ・トレーシング・シミュレーション

校正

校正ウィザードを使用すれば、規格に沿ったシングルチャンネルの標準的な超音波探傷器と同様の校正が全グループのフォーカルロウごとに行えます。校正ウィザードでは、ステップ式に音速、ウエッジ遅延、感度、TCG、DAC、AWS、エンコーダーの校正が可能です。またTOFDのPCS(プローブ・センター・セパレーション)校正、およびラテラル波補正を自動で行うことができます。

データ収集

OmniScan SXは、マニュアル探傷、ワンラインスキャン、ラスター・エンコード・スキャンの探傷パラメーターを簡単に設定することができます。収集されたデータをユーザーが選択したスキャン表示でリアルタイムに表示することができ、ホットスワップ可能なSDカードまたはUSBデバイスにデータを保存することができます。

• インテリジェント・レイアウト
• 欠陥をより大きく表示可能なフルスクリーン・モード
• 異なるゲート組み合わせを使用したゲート同期機能

データ解析とレポート作成

• データカーソル、基準カーソル、測定カーソルによる欠陥のサイジング
• 測定値データベースおよび定義済みリスト：斜角設定、軸上の欠陥の統計、容積位置情報、規格に沿った合否判定基準、腐食マッピング統計など
• オフラインでゲート移動ができ、インタラクティブな解析と測定値の自動アップデートが可能
• 効率的にあらかじめ設定されたレイアウトにより、すばやく簡単に欠陥の長さ、深さ、高さをサイジング

OmniPCまたはTomoViewソフトウェアは、データ解析をPCで行いたい、または現場での探傷器本体の使用時間を効率的なものにしたい場合などに有用です。

Omniscan SXは、検査のワークフローを簡易化し検査効率の向上に貢献します。

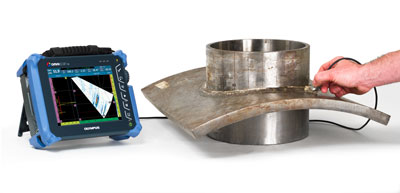

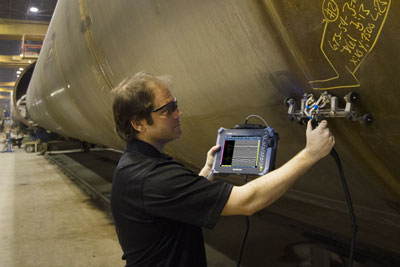

フェーズドアレイによる溶接部検査 OmniScan SXは、石油やガス産業における溶接部のマニュアル探傷とセミオートマチック探傷を行う最適な探傷器として開発され、ASME、API、その他の規格に準拠した検査に使用されています。また、高速検査、欠陥指示の解析においても優れた性能を発揮します。

腐食マッピングと複合材料検査 OmniScan SXは、垂直探傷にも対応しています。腐食や複合材料の検査装置として、現場で実証済みの欠陥検出、減肉検査におけるソリューションを提供します。

TOFD溶接部検査 OmniScan SXはTOFD検査にも対応しています。TOFDは、溶接部の欠陥をすばやく効率的に検出することができる検査法で、溶接部内部の欠陥やサイジング、製造時欠陥の疑いのあるエリアを効率良く測定します。

部品検査 超音波検査は、部品のきず、減肉、その他の欠陥の検出に最適です。OmniScan SXは、斜角ビームや垂直ビームを生成することができるため、シングルグループ構成の探傷において、機能、コスト面ともにパフォーマンスに優れています。
