分析清洁后轴承是否存在金属污染

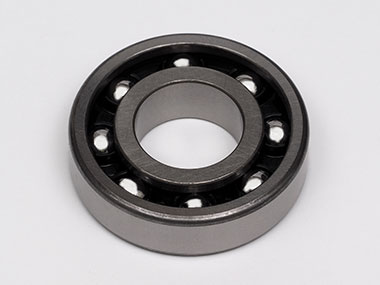

深沟球轴承

应用 - 检测球轴承

轴承是机械驱动单元的重要组件。它们能够使机器的转动部件减少摩擦平稳运转。为最大程度地提升轴承性能，必须对其进行精密加工。制造过程中的任何金属污染都可能有碍于轴承以最小摩擦转动的能力，从而可能导致轴承失效并损坏驱动单元。即使被几微米大小的金属碎片污染也可能造成轴承失效。

为防止污染，在制造过程的每一步均需要清洁轴承，然后作为制造后质量控制的一部分对污染物进行检测。
为正确评估污染水平，检测人员需要一个能够准确计算污染物颗粒数量并测量其大小和形状的系统。

因污染而使表面变得粗糙的球轴承

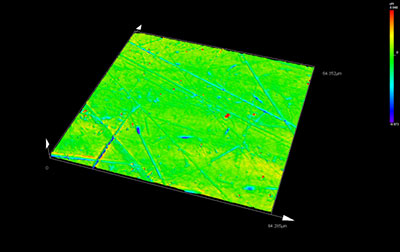

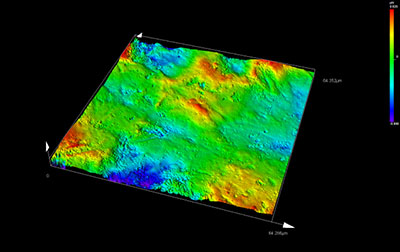

表面粗糙度图像比较：无缺陷球轴承（左）和有缺陷球轴承（右）；激光显微镜拍摄的图像
* 有缺陷球轴承表面粗糙度大大变差

球轴承检测解决方案

使用奥林巴斯的CIX100技术清洁度检测系统进行分析

快速、可靠的球轴承检测

1. 奥林巴斯的CIX100系统提供专为污染分析而设计的集成硬件和软件。产生可靠、可复现的污染分析数据。对于轴承和其他机加工产品，检测污染有助于确保成品质量。
2. 该系统的光学系统可在一次扫描中检测出金属和非金属颗粒，从而有助于节省时间。高速硬件控制和专为颗粒分析而设计的高级算法进一步提高系统速度。检测系统的速度对于大批量生产的产品（例如轴承）非常重要，因为作为质量控制过程的一部分，需要检测更多的产品。各轴承的检测速度越快，整个生产过程越具成本效益。
3. 在某些情况下，轴承检测的结果可能需要符合不同公司或政府的标准。奥林巴斯的CIX100系统能够简单地以符合多项这些标准的方式显示检测结果，包括能让用户创建自己的标准。

图像

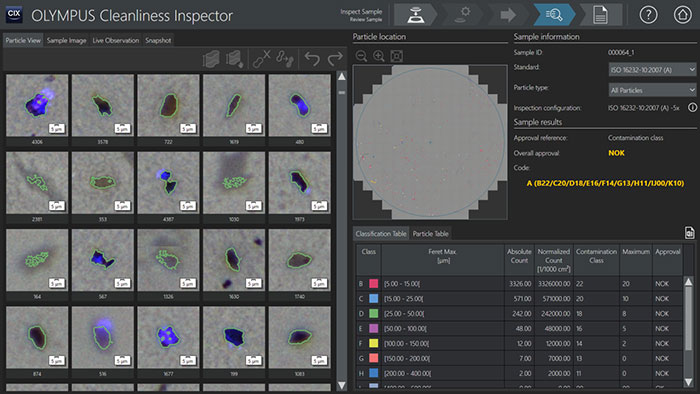

检测到各颗粒后，按尺寸对污染数据予以分类
