概述
统一、可扩展、软件驱动的生态系统
释放一体的强大力量

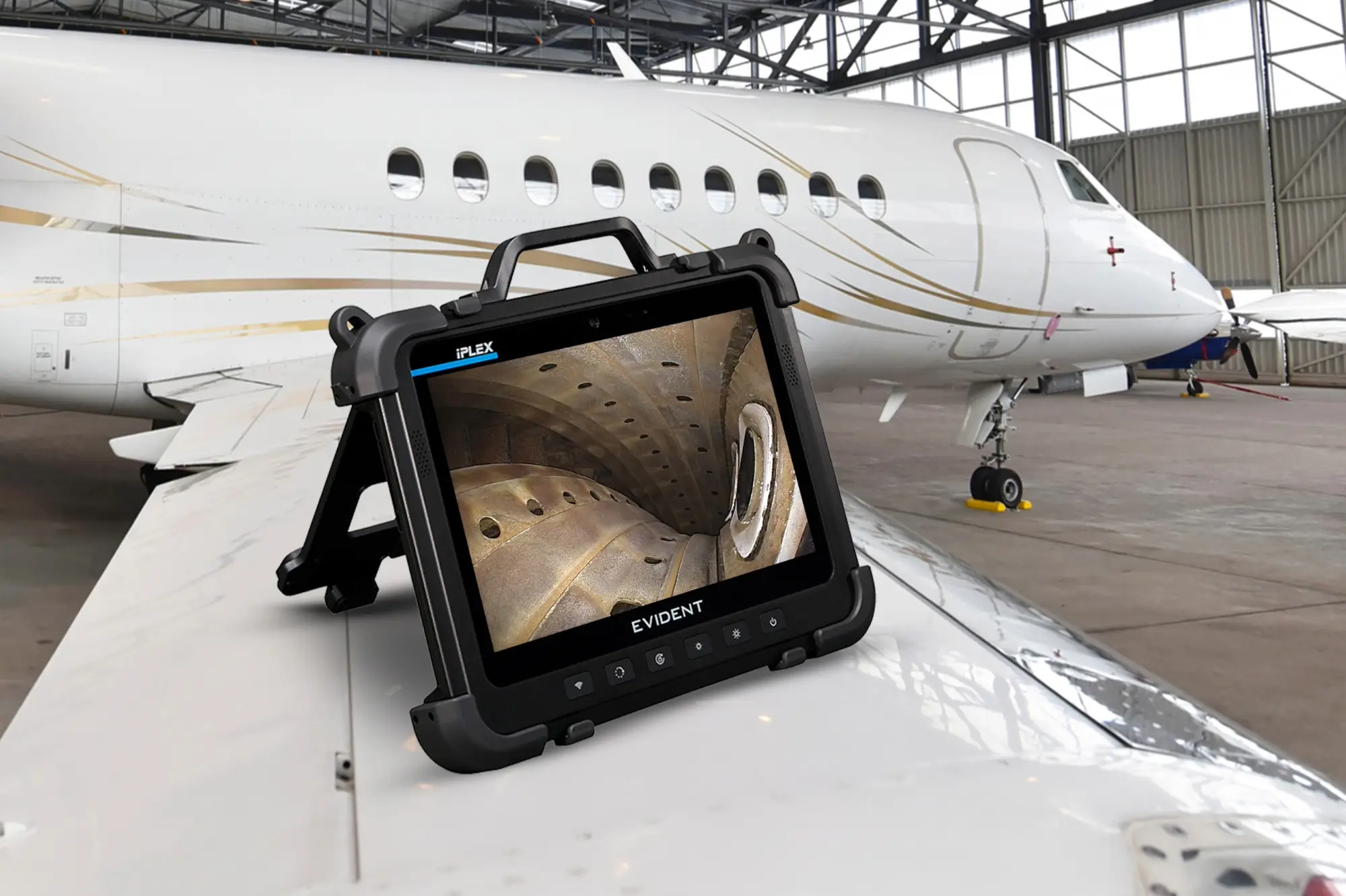

IPLEX One 是一个统一且可扩展的生态系统，将软件、插入管和光学尖端适配器集成到同一个平台上。所有性能等级——Plus、Expert、Prime——均基于相同的硬件，可通过软件进行升级，使系统能够灵活扩展，无需任何硬件升级。 |  |
 | 随您需求不断升级的统一系统IPLEX One 是一个平台，而不是一个产品。它旨在简化当今的检测，并可无缝扩展以应对未来的挑战。
|
加速成像、分析和测量突破性的光学和测量技术可实现无与伦比的清晰度、精度和速度，无需中断您的工作流程。
|  |
|---|

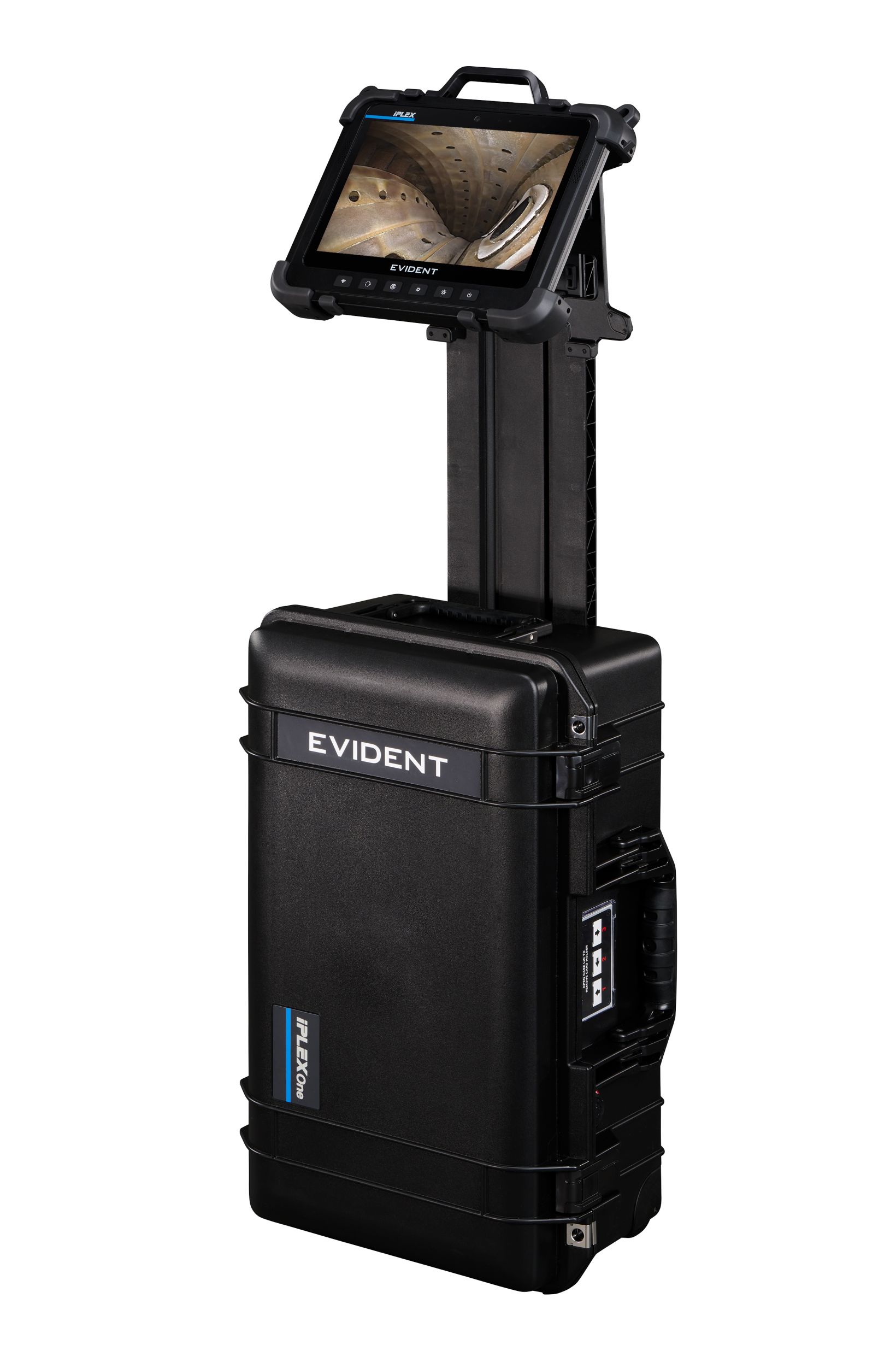

 | 专为您的工作方式打造IPLEX One 专为航空、发电、石油与天然气及安防应用而设计，能够伴您移动，适应您的环境，并实现无障碍运行。
|

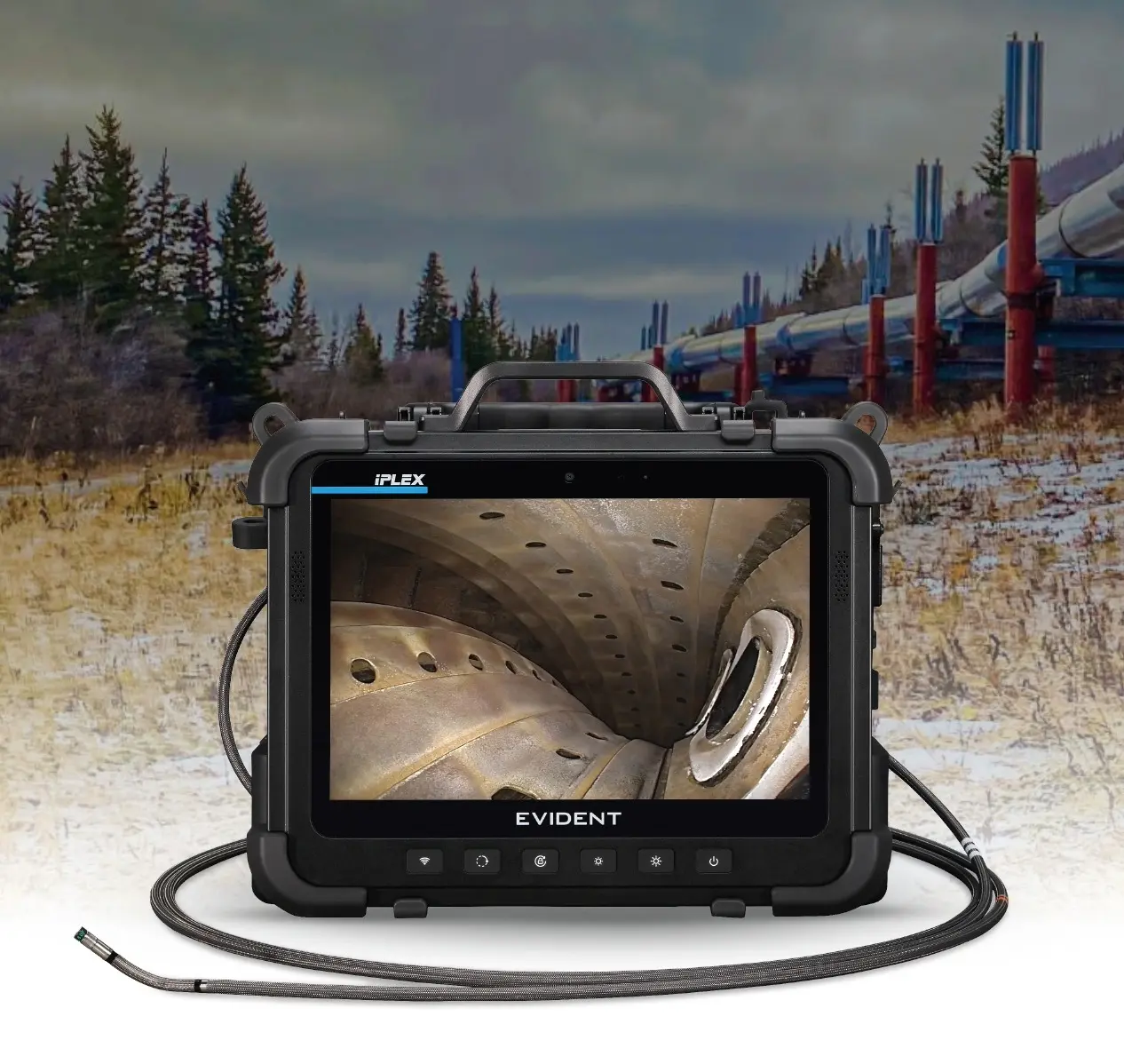

坚固可靠的传承IPLEX One 具有抗冲击、防尘防潮功能，即使在强烈振动下也能可靠运行。专为长时间轮班操作而设计，采用人体工程学结构，并配备10英寸防反射触摸屏。
|  |
|---|
软件
ViSOL™ 视觉检测工作流程解决方案ViSOL™ 软件是一款高度可扩展的云端解决方案，帮助 IPLEX One 用户更加高效、更具洞察力并且更加一致地开展工作。通过 ViSOL 的高级分析、可视化和协作工具，您可以直观地整理、分析并报告您的 RVI 数据。 |  |

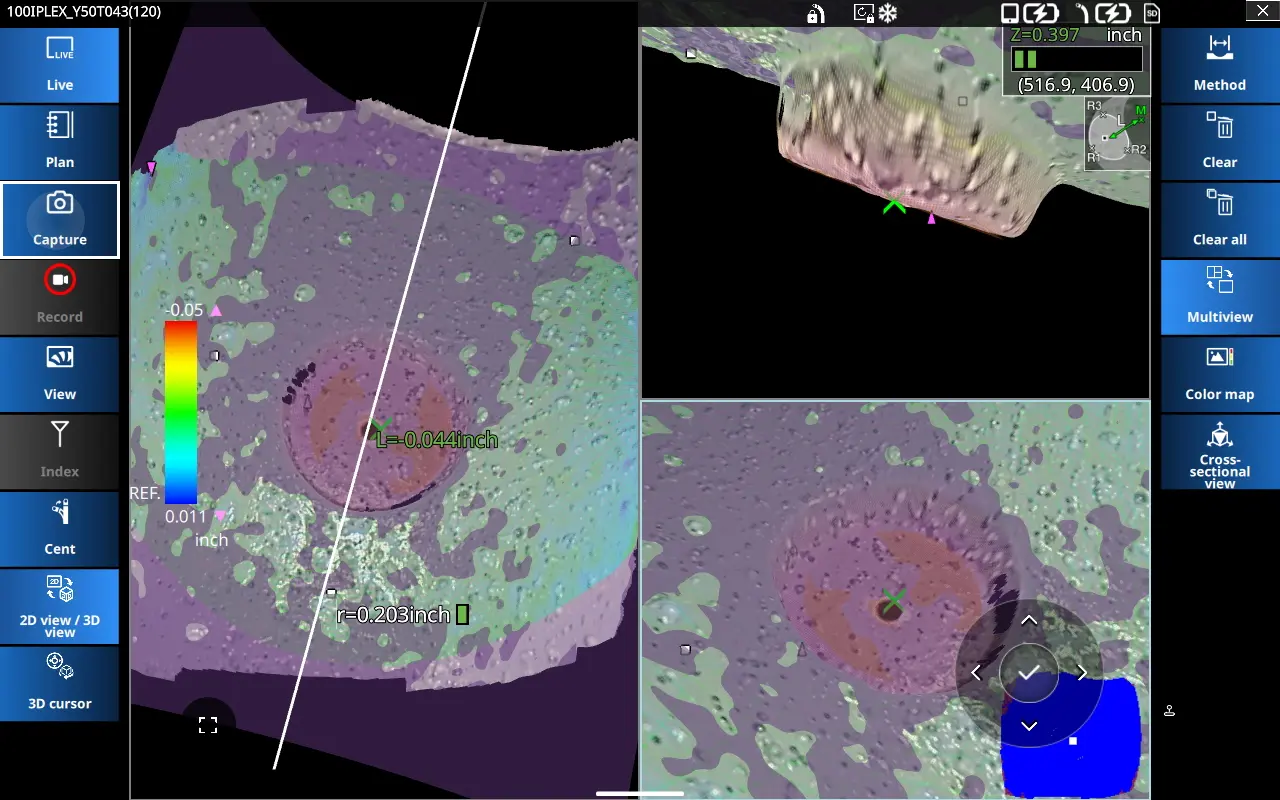

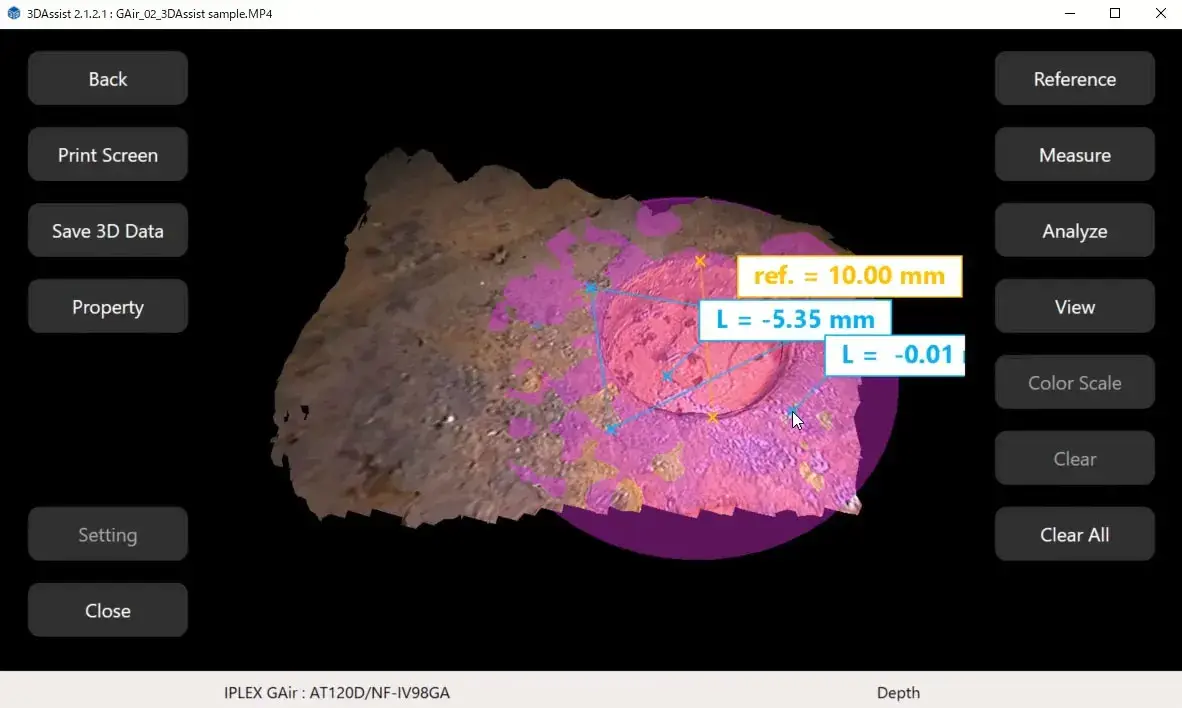

 | 3DAssist™ 软件结合 IPLEX One 的光学尖端适配器与 3DAssist™ 软件，以实现先进的 3D 建模和动态比较测量。这种强大的集成不仅提升了RVI的精度，还缩短了检查时间，极大地提升了整体检测质量。 |
技术规格
镜体单元
| 型号 | IV10420 | IV10435 | IV10620 | IV10630 | IV10635 | IV10650 | IV10675 | IV106100 | |
| 插入管 | 插入管直径 | φ4.0 mm | φ6.0 毫米 | ||||||
| 插入管长度 | 2.0 米（6.56 英尺） | 3.5 米（11.48 英尺） | 2.0 米（6.56 英尺） | 3.0 米（9.84 英尺） | 3.5 米（11.48 英尺） | 5.0 米（16.40 英尺） | 7.5 米（24.61 英尺） | 10.0 米（32.81 英尺） | |
| 外保护层 | 耐用持久的钨丝编织保护层 | ||||||||
| 插入管柔性 | 统一硬度 | 锥形柔性插入管，其柔韧性向远端逐渐增加 | |||||||
| 重力指示器 | - | 可提供 | |||||||
| 光学系统 | 视野 | Selectable by optical adaptor | |||||||
| 观察方向 | |||||||||
| 照明 | 激光二极管、白光LED、紫外线LED（365nm）、红外线LED（950nm） | ||||||||
| 铰接段 | 铰接角度（全向） | 160° | 180° | 150° | 130° | ||||
主机
| 型号 | IV10000，操作单元 | ||||||||
| 外型尺寸（宽×高×厚） | 305 毫米 × 220 毫米 × 154 毫米（12.0 英寸 × 8.7 英寸 × 6.1 英寸）（不含突出部分） | ||||||||
| 系统重量约为（主机和操作单元） | 当与 IV10420 组合时：6.40 千克（14.1 磅） | 当与 IV10435 组合时：6.46 千克（14.2 磅） | 当与 IV10620 组合时：6.48 千克（14.3 磅） | 当与 IV10630 组合时：6.56 千克（14.5 磅） | 当与 IV10635 组合时：6.60 千克（14.6 磅） | 当与 IV10650 组合时：6.72 千克（14.8 磅） | 当与 IV10675 组合时：6.92 千克（15.3 磅） | 当与 IV106100 组合时：7.12 千克（15.7 磅） | |
| LCD显示屏 |
10.1 英寸 WUXGA（1920 × 1200）、IPS、高对比度
硬质表面、多点（10 点）电容式触控界面 日光可读显示屏（光学贴合 + AR 涂层） 1100 NIT 背光 | ||||||||
| 视频输出接口 | A型HDMI 2.0 | ||||||||
| 耳机接口（麦克风输入/音频输出） | 兼容蓝牙®耳机/麦克风 | ||||||||
| 数据 I/O 端口 |
USB Type-C 端口 × 3
端口 1：USB 3.2 Gen.1，USB Power Delivery 3.0（输入 20V/5A，输出 5V/3A） 端口 2：USB 3.2 Gen.1，USB Power Delivery 3.0（输入 20V/1.5A，输出 5V/0.9A） 端口 3：USB 3.2 Gen.1，USB Power Delivery 3.0（输入 20V/1.5A，输出 5V/0.9A） | ||||||||
| 电源 |
主机锂离子电池：10.8 V 标称电压，约 360 分钟运行时间（主机 + 探头单元）
平板电脑锂离子电池：10.8 V 标称电压，约 180 分钟运行时间 100 V 至 240 V，50/60 Hz（配套交流适配器） | ||||||||
| 记录介质 | 标准 | 内置 SSD（256 GB）或 USB 闪存 | |||||||
| 标题文本选项 | 51 字符显示 | ||||||||
| 图像调整 | 变焦功能（数码无缝变焦，最高可达 5 倍）、增益（7 级）、WiDER（5 级）、对比度（4 级）、动态降噪（3 级）、亮度（自动增益：16 级，手动增益：24 级）、锐度（16 级）、饱和度（21 级）、红色增强、色温（2000K~12000K，21 级）、场景预设、高级设置、图像显示功能 | ||||||||
| 静态图像记录 | 分辨率 |
H960 × V752（像素）*
*当启用打印屏幕功能时，分辨率变为 H1280 × V800 *分辨率因光学适配器而异 | |||||||
| 记录格式 | JPEG（.JPG）、PNG（.PNG） | ||||||||
| 视频记录 | 分辨率 |
H960 × V752（像素）*
*当启用打印屏幕功能时，分辨率变为 H1280 × V800 | |||||||
| 记录格式 | MPEG 4 AVC/H.264（.MP4 文件） | ||||||||
| Wi-Fi |
2.4GHz（802.11 b/g/n/ax）× 2通道（内置于操作单元中）
通过连接兼容的WiFi加密狗至IV10000，可实现无线连接 | ||||||||
| Bluetooth® |
Bluetooth® 5.2 × 1（内置于操作单元）
支持与遥控器的无线连接 | ||||||||
光学适配器规格
| φ4.0 毫米光学适配器 | ||||||||
| AT80D/FF-IV104 | AT120D/NF-IV104 | AT120D/FF-IV104 | AT120S/NF-IV104 | AT120S/FF-IV104 | AT80D/80D-IV104 | AT60S/60S-IV104 | ||
| 光学系统 | 视场 | 80° | 120° | 120° | 120° | 220° | 80°/80° | 60°/60° |
| 观察方向 | 前向 | 前向 | 前向 | 侧向 | 侧向 | 前向 | 侧向 | |
| 景深*1 | 52.9 毫米至无穷远 | 4.4 ～ 107 mm | 17 毫米至无穷远 | 2.7 ～ 9 mm | 10.3 毫米至无穷远 | 4.7 ～ 66 mm | 3.7 ～ 62 mm | |
| 硬末端 | 外径*2 | φ4.0 mm | φ4.0 mm | φ4.0 mm | φ4.0 mm | φ4.0 mm | φ4.0 mm | φ4.0 mm |
| 末端*3 | 20.9 mm | 20.4 mm | 20.5 mm | 21.1 mm | 21.1 mm | 22.3 mm | 24.7 mm | |
| φ4.0mm SWOPTIX 3D 测量 | φ4.0 毫米 SWOPTIX 多视角 | ||||||
| AT100DD-IV104 | AT80SS-IV104 | AT110DN/F-IV104 | AT100D/S-IV104 | ||||
| 光学系统 | 视场 | 100° | 80° | 120°/110° | 100° | ||
| 观察方向 | 前向 | 侧向 | 前向 | 前向 | 侧向 | ||
| 景深*1 | 4 ～ 150 mm | 4 ～ 150 mm | 3 ～ 25 mm | 20 毫米至无限远 | 6 毫米至无限远 | 5 毫米至无限远 | |
| 硬末端 | 外径*2 | φ4.0 mm | φ4.0 mm | φ4.0 mm | φ4.0 mm | ||
| 远端末端*3 | 21.0 mm | 23.2 mm | 20.9 mm | 22.4 mm | |||
| φ6.0 毫米光学适配器 | ||||||||
| AT80D/FF-IV106 | AT120D/NF-IV106 | AT120D/FF-IV106 | AT120S/NF-IV106 | AT120S/FF-IV106 | AT90D/90D-IV106 | AT70S/70S-IV106 | ||
| 光学系统 | 视场 | 80° | 120° | 120° | 120° | 120° | 90°/90° | 70°/70° |
| 观察方向 | 前向 | 前向 | 前向 | 侧向 | 侧向 | 前向 | 侧向 | |
| 景深*1 | 18 毫米至无穷远 | 5 ～ 330 mm | 17 毫米至无穷远 | 2.7 ～ 9 mm | 10.3 毫米至无穷远 | 5.6 ～ 208 mm | 4.1 ～ 259 mm | |
| 硬末端 | 外径*2 | φ6.0 毫米 | φ6.0 毫米 | φ6.0 毫米 | φ6.0 毫米 | φ6.0 毫米 | φ6.0 毫米 | φ6.0 毫米 |
| 远端*3 | 20.8 mm | 20.9 mm | 20.5 mm | 21.6 mm | 21.6 mm | 22.7 mm | 26.7 mm | |
| φ6.0 毫米 SWOPTIX 3D 测量 | φ6.0 毫米 SWOPTIX 多视角 | ||||||
| AT120DD-IV106 | AT100SS-IV106 | AT110DN/F-IV106 | AT100D/S-IV106 | ||||
| 光学系统 | 视场 | 120° | 100° | 120°/110° | 100° | ||
| 观察方向 | 前向 | 侧向 | 前向 | 前向 | 侧向 | ||
| 景深*1 | 4 ～ 150 mm | 3 毫米 ～ 150 毫米 | 3 ～ 25 mm | 20 毫米至无限远 | 6 毫米至无限远 | 5 毫米至无限远 | |
| 硬末端 | 外径*2 | φ6.0 毫米 | φ6.0 毫米 | φ6.0 毫米 | φ6.0 毫米 | ||
| 远端末端*3 | 21.6 mm | 25.0 mm | 20.6 mm | 22.3 mm | |||
*1. 表示合适焦距的观察距离。
*2. 当适配器安装在内窥镜上时，可插入 ø8.5 毫米和 ø10 毫米孔中。
*3. 表示安装时插入管硬末端刚性部分的长度。
操作环境
| 工作温度 | 插入管 |
在空气中：-25 °C至100 °C（-13 °F至212 °F）
在水中：10 °C至30 °C （50 °F至86 °F） | |
| 平板电脑 |
在空气中：-21 °C至49 °C（-5.8 °F至120.2 °F）（含锂离子电池）
在空气中：0 °C至40 °C（32 °F至104 °F）（使用交流电源适配器） | ||
| 系统 |
在空气中：-21 °C至49 °C（-5.8 °F至120.2 °F）（含锂离子电池）
在空气中：0 °C至40 °C（32 °F至104 °F）（使用交流电源适配器） | ||
| 相对湿度 | 所有部件 | 15%至90% | |
| 抗液性 | 所有部件 | 可在接触机油、轻油或5%的盐水溶液时正常运行 | |
| 防水性 | 插入管 |
连接观察尖端适配器后可在水下操作
连接立体测量尖端适配器后不可在水下操作 IV104系列：等效深度最高可达 3.5 米（11.6 英尺） IV106系列：最大工作深度为 10.0 米（33.0 英尺） | |
| 其他部件 |
IP65*
*当系统上的保护盖打开时不适用。 | ||
符合 MIL-STD 标准
| 操作环境性能已根据 MIL-STD-810H 和 MIL-STD-461G 标准得到验证。 本公司不保证本产品在任何情况下不会发生损坏。详情请咨询 Evident 销售代表。 | |
| 类型 | 方法 |
| 低层大气 | MIL-STD-810H，方法 500.6 程序 I |
| 高温 | MIL-STD-810H，方法 501.7 程序 I |
| 低温 | MIL-STD-810H，方法 502.7 程序 I |
| 小雨和大雨 | MIL-STD-810H，方法 506.6 程序 I |
| 湿度 | MIL-STD-810H，方法 507.6 |
| 盐雾/腐蚀环境 | MIL-STD-810H，方法 509.8 |
| 吹尘 | MIL-STD-810H，方法 510.7 程序 I |
| 爆炸性气氛 | MIL-STD-810H，方法 511.7 程序 I |
| 振动 | MIL-STD-810H，方法 514.8 程序 I |
| 撞击 | MIL-STD-810H，方法 516.8 程序 IV |
| 结冰/冻雨 | MIL-STD-810H，方法 521.4 |
| 传导抗扰度，电源线 | MIL-STD-461G，CS101（系统） |
| 传导抗扰度、电缆束注入 | MIL-STD-461G，CS114（系统） |
| 传导抗扰度、电缆束注入、脉冲 | MIL-STD-461G，CS115（系统） |
| 传导抗扰度、阻尼正弦瞬变、电缆和电源线 | MIL-STD-461G，CS116（系统） |
| 传导抗扰度、人员静电放电（ESD） | MIL-STD-461G，CS118（系统和无线遥控） |
| 辐射磁场 | MIL-STD-461G，RE101（系统和无线遥控） |
| 辐射电场 | MIL-STD-461G，RE102 上部甲板（系统和无线遥控） |
| 辐射敏感性磁场 | MIL-STD-461G，RS101（系统和无线遥控） |
| 辐射敏感性电场 | MIL-STD-461G，RS103 甲板上方（系统和无线遥控） |
