一种用于 TFM 网格分辨率实验验证的新工具

作者  -
Grid Verification Tool

概述

在 OmniScan™ 机载软件 6.3 版本中推出的 TFM 网格验证工具,简化了对您的全聚焦法 (TFM) 检测所需和最佳网格分辨率的实验性验证流程。 该功能为符合 ISO 23865:2021ASME BPVC 2023 第五章提供了额外支持。

背景与规范要求

TFM 图像的空间分辨率——由相邻像素之间的间距或每毫米的像素数定义——必须足够精细,以确保当探头位置发生轻微移动时,反射体的振幅变化能够保持在可接受的容差范围内。 保持灵敏度的一致性有助于确保不会遗漏小型反射体,并且在整个检测过程中尺寸的准确性得以保持。

对于特定网格分辨率下的给定反射器,最大振幅变化通过 TFM 振幅保真度 指标(《ASME – BPVC 2023 第 V 卷》)或 振幅稳定性(《ISO 23865:2021》)指标来表示,具体定义如下:

The maximum amplitude variation for a given reflector at a specific grid resolution is expressed through the TFM Amplitude Fidelity indicator (ASME – BPVC 2023 Section V) or Amplitude Stability (ISO 23865:2021), defined as follows:

Amplitude Fidelity equation

其中 Amin 和 Amax 分别是同一反射体在固定网格分辨率下测得的最小和最大振幅。

振幅保真度(或稳定性)主要受以下因素影响:

  • TFM 网格分辨率
  • TFM 输入信号(射频或包络)
  • 探头特性(中心频率、带宽)
  • 材料特性(波速)

ISO 和 ASME 标准均规定幅度变化不得超过 2 dB。

幅度保真度和TFM网格分辨率验证

ASME BPVC 2023 第 V 节允许通过计算或实验验证来验证振幅保真度。 《ISO 23865:2021》 鼓励进行实验验证,并强制要求将结果纳入检验报告。

OmniScan X3 和 X4 先前引入了计算幅度保真度指标,该指标目前仍可用,并且无需完整的实验流程即可提供保守估计。

然而,实验验证通常是有益的——特别是对于确认 TFM 网格分辨率而言。 两种标准均建议使用包含垂直排列侧钻孔(SDH)的测试块来验证结果。 6.3 版本中的新 TFM 网格验证工具可使用 SDH 或任何其他与检测相关的反射体进行此项验证。

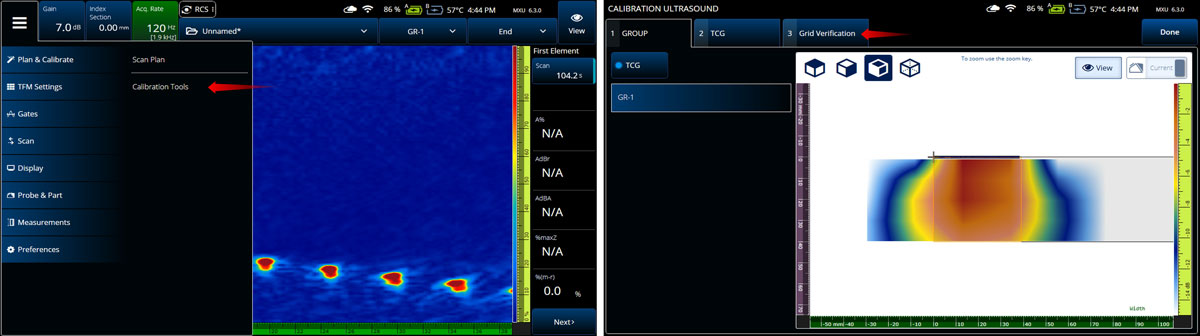

访问 TFM 网格验证工具

Accessing Calibration Tools

该工具可在 计划与校准 > 校准工具 菜单, 前提是将法则配置设置为FMC/TFM或PWI/TFM 针对特定组。 请注意,当法则配置设置为 FMC/PCI。 时,校准工具菜单不可用。

工作原理

TFM 网格验证工具遵循 ISO 和 ASME 标准中推荐的程序,并基于现有的校准工具,例如用于 TFM 的 TCG 校准和用于 PA 的速度校准。它通过允许用户选择感兴趣区域(ROI),并以较小的水平和垂直增量自动移动重建网格,从而针对每个反射体进行 TFM 网格验证。

在开始验证过程之前:

  1. 使用所需的参数(试样、探头、楔块、波组、重建区域)配置您的 TFM 组。

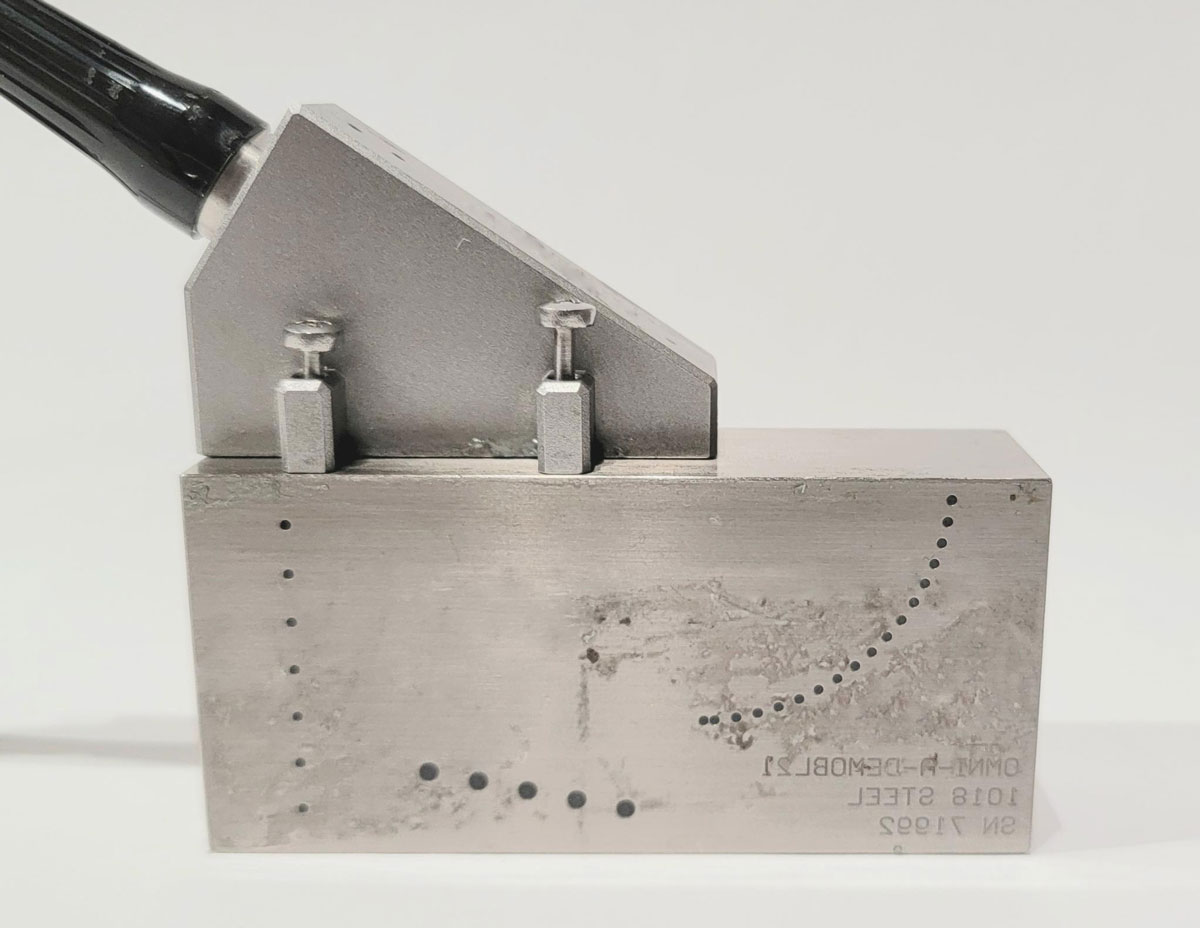

  2. 将探头放置在带有适当间距参考反射器(例如一排垂直的 SDH)的测试块上。
Example Setup

工作流程

  1. 定义单个反射器周围的感兴趣区域
  2. 对该反射器进行验证。

根据需要对每个反射器重复这些步骤。

可用控件

  • 增益调整: 设置 TFM 图像的增益。 增益不影响计算。

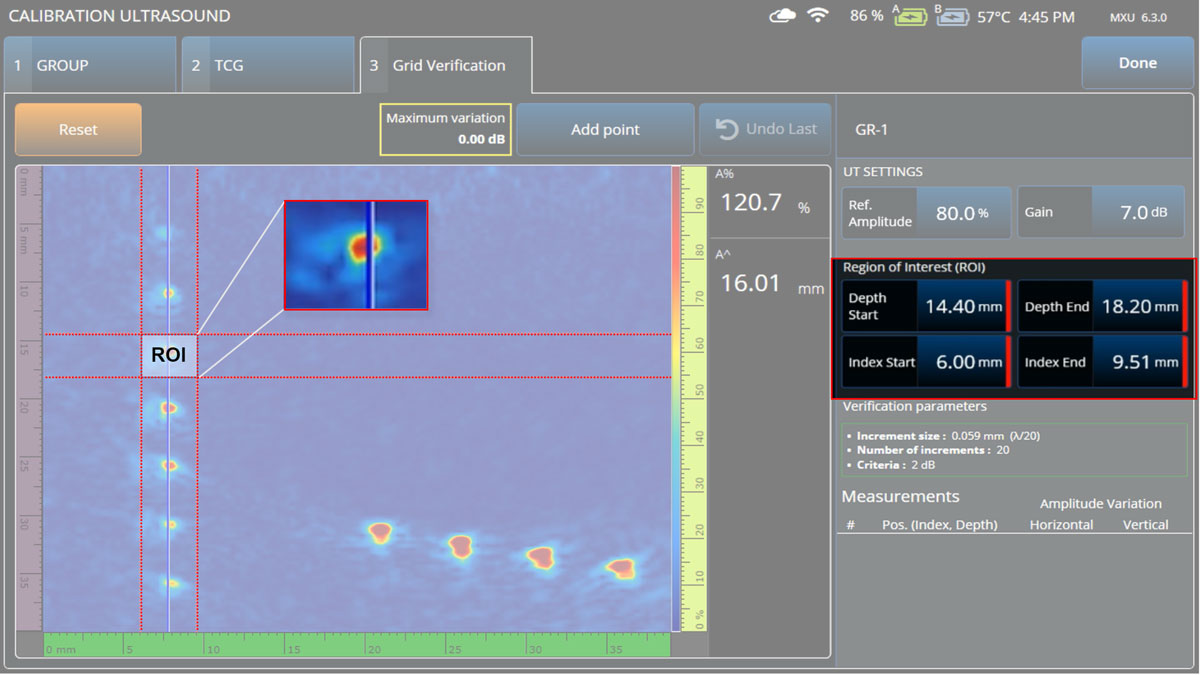

  • ROI 定义: 使用 Depth Start、Depth End、Index Start 和 Index End 定义 ROI。 感兴趣区域的尺寸应足够大,以避免在验证过程中出现边缘效应。
ROI Selection
  • 测量管理:
    • 添加点: 为所选感兴趣区域开始测量。
    • 复位: 清除所有测量。
    • 完成: 保存并接受 TFM 组的验证结果。

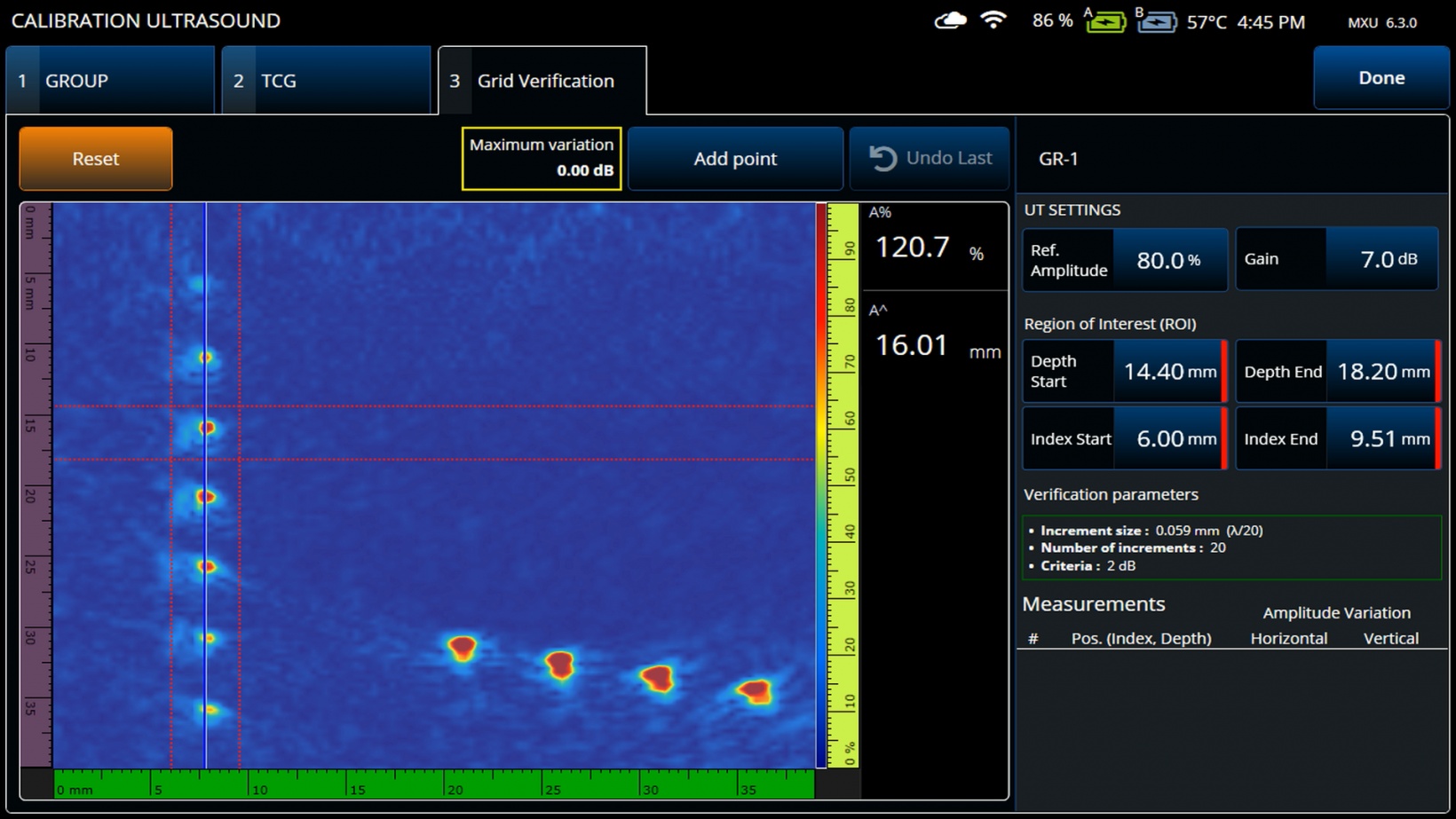

测量与验证

添加测量后,验证过程开始:

  • TFM 网格在水平和垂直方向上以 λ/20 的步长移动(每个方向 20 个增量), 其中 λ 是活动 TFM 组中的最小波长。
  • 对于每个网格位置,重建 TFM 图像,并记录 ROI 内的最大振幅 (A)。
Measurement Process
  • 计算每个方向上所有增量范围内的最大振幅变化:
Maximum amplitude variation equation

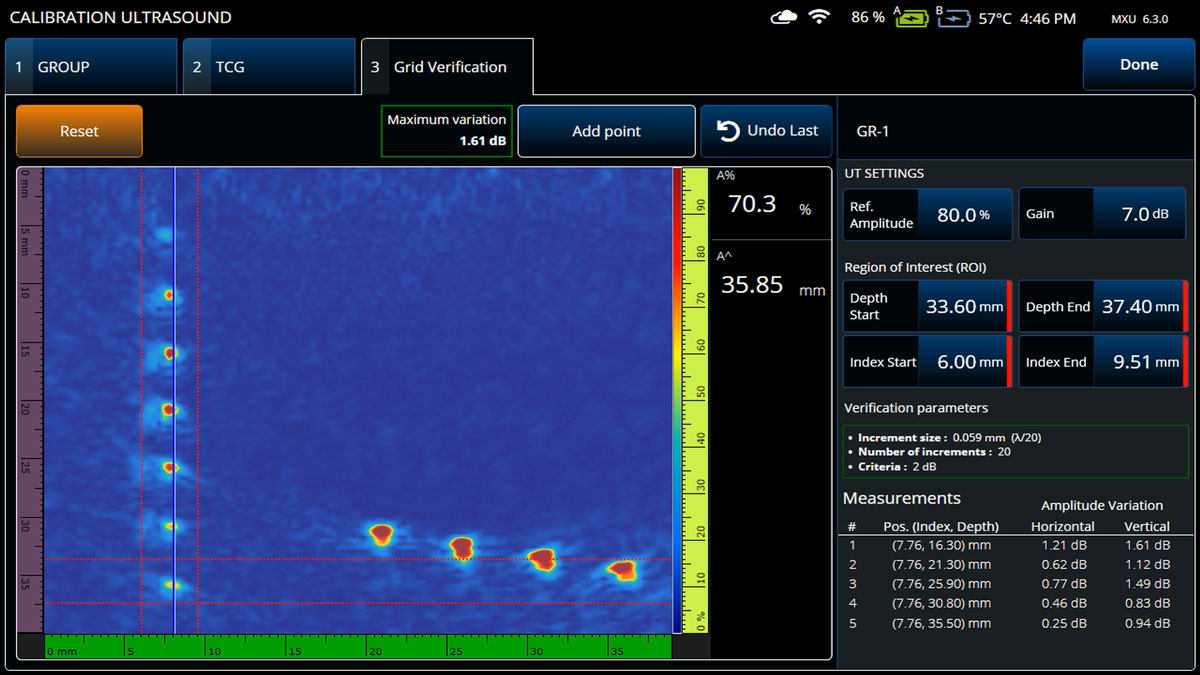

测量结果

测量完成后,结果将显示在“测量结果”表中,其中包括:

  • 测量编号(1–9)
  • ROI中心位置(索引,深度)
  • 水平和垂直方向的最大振幅变化(以分贝为单位)

"最大变化指标" 显示所有记录测量值中的最大变化值。

Measurement Results

与估算振幅保真度的相互补充

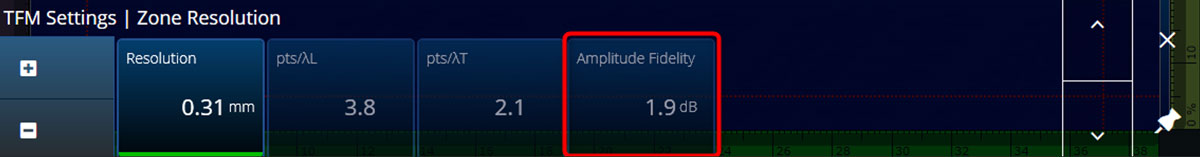

虽然新工具实现了实验验证,OmniScan 软件仍然通过估算的振幅保真度值,通过 TFM 设置菜单提供。 该估算值——源自经过实验验证的分析模型——可协助用户选定符合标准要求的最佳 TFM 网格分辨率。

Zone Resolution

该模型考虑了以下因素:

  • 水平和垂直网格分辨率
  • 探头中心频率
  • 材料波速(以波组中最低速度为准)

由于该模型假设沿网格对角线变化(TFM 包络的最坏情况),因此其估计通常比实验结果更保守。

用户在大多数检测中可以依靠此估算值;当标准要求或需要处理复杂材料(如颗粒状合金或复合材料)时,则可使用实验验证工具。
