概述
NORTEC 700 涡流阵列探伤仪： 化繁为简，触手可及NORTEC™ 700 涡流阵列探伤仪提供触手可及、高度集成的涡流检测解决方案，操控简便，采用新一代探头技术和高保真成像，用户可以快速熟悉操作方法，即使在严苛的检测条件下也能充满信心地开展工作。 NORTEC 700 涡流阵列探伤仪具有智能化、可扩展、经济实用的特点，提供三款产品。
|  |

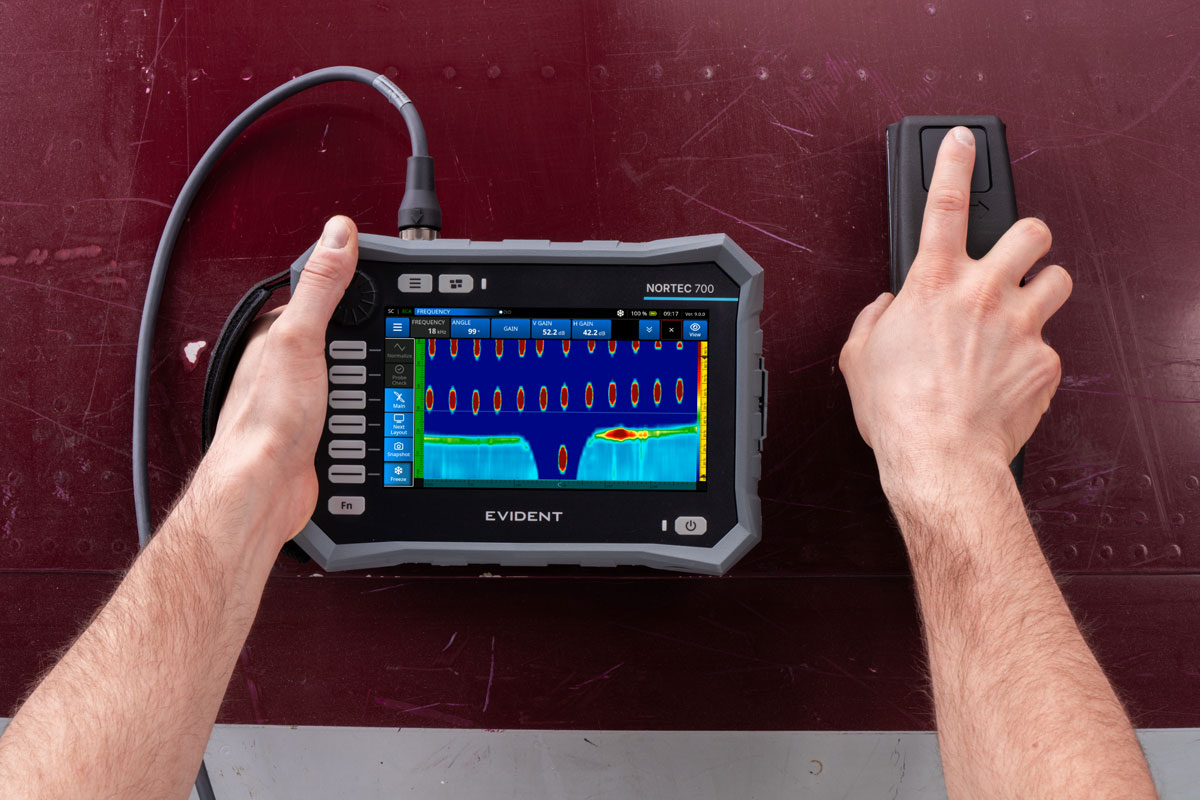

 | 轻松掌控涡流检测操控流畅、界面简洁、操作舒适轻巧，检测速度更快，保持专注，结果精准可靠。
|

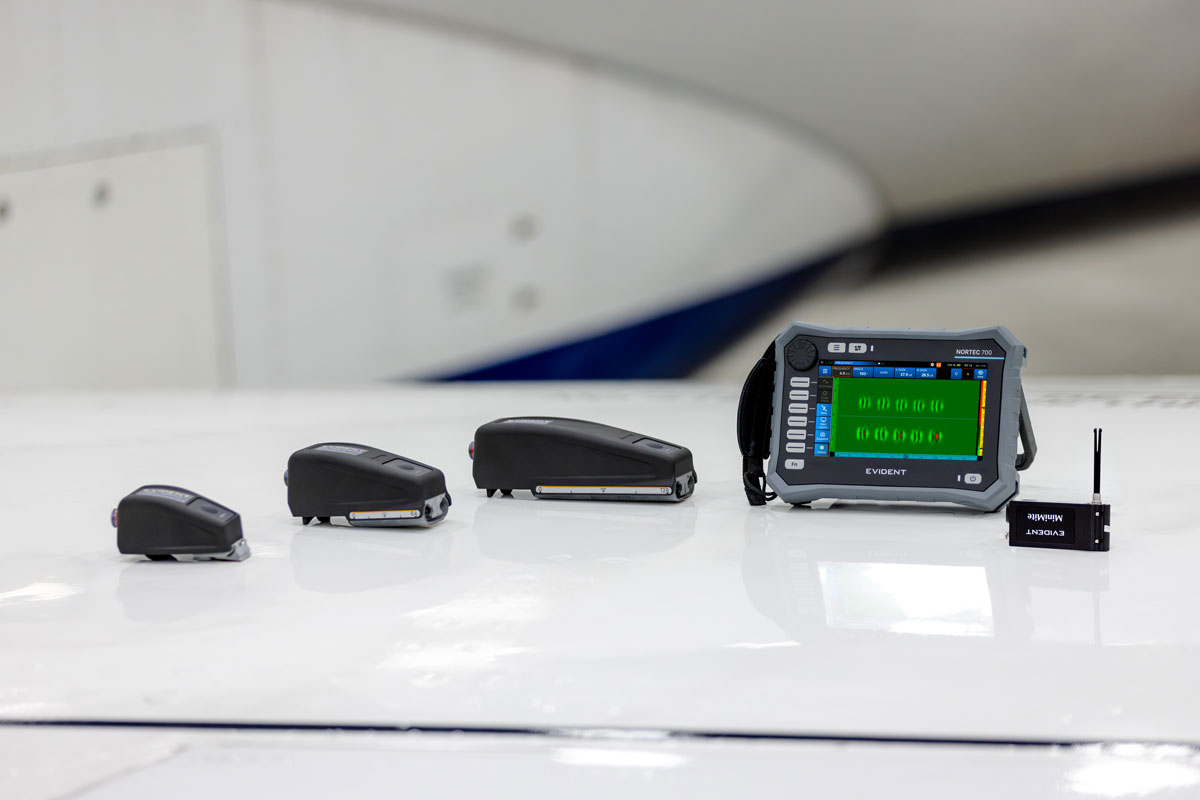

无缝化平台设计，提供 ECT 与 ECA 两种检测技术NORTEC 700 同时提高常规 ECT 和高级 ECA 两种检测技术。 ECT 与 ECA 采用相同界面，便于用户切换，保持设置的一致性，用户无需使用两台单独的设备。 |  |

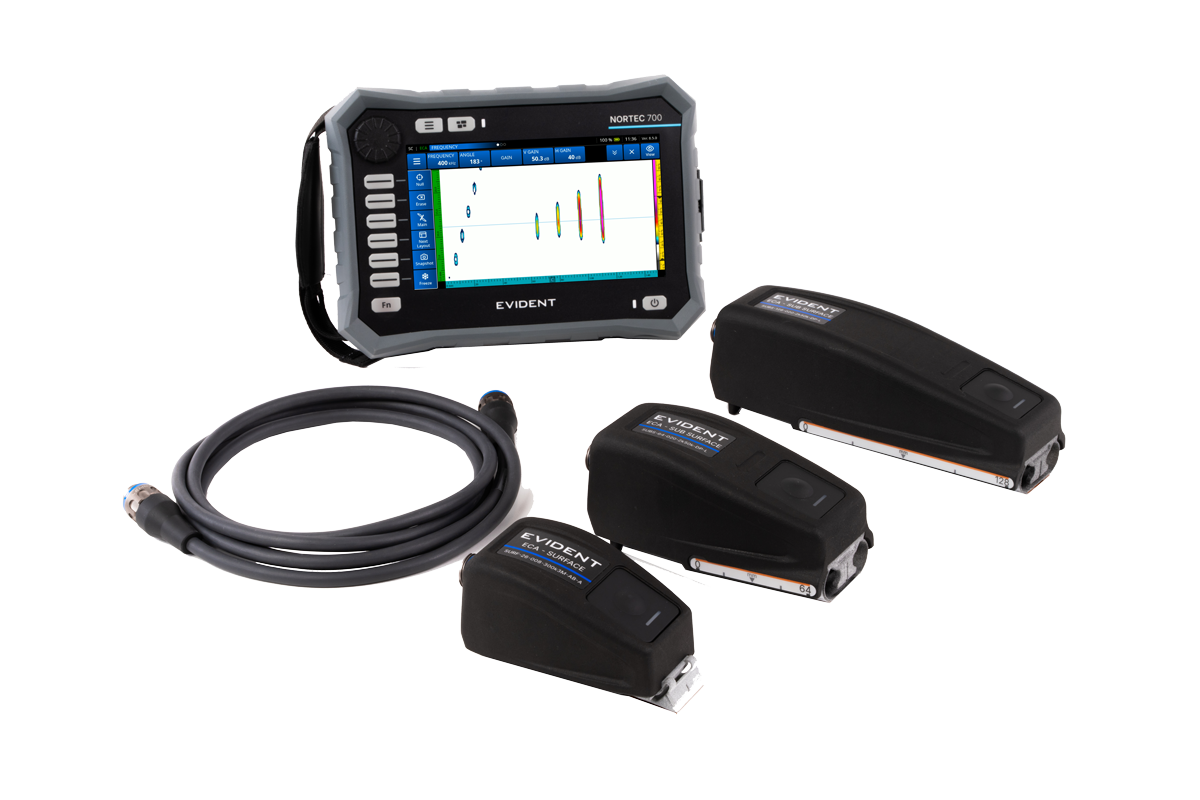

 | 新一代涡流阵列探头NORTEC 700 不仅是一款全新的探伤仪，还提供全新的涡流阵列探头（最多支持 256 个通道），具有卓越的可复制性、探头信号质量稳定、校准简便的特点。 |

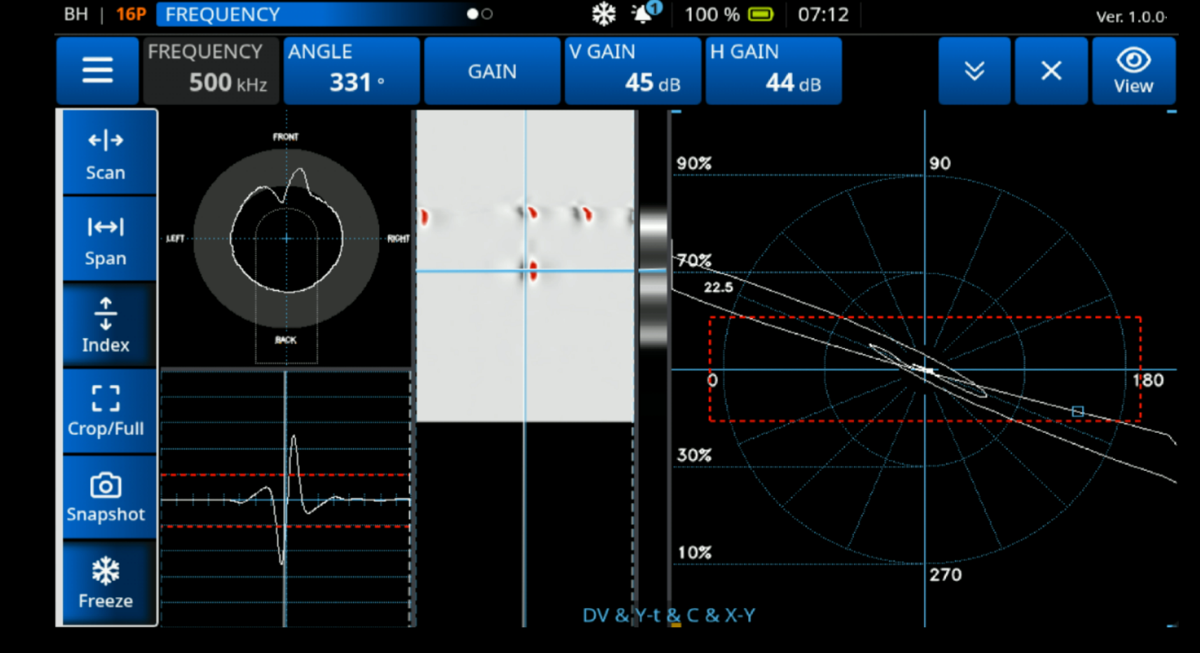

螺栓孔检测和层检测高级自动层检测和冻结模式为螺栓孔和多层检测带来更高的精度。
|  |
开创无损检测新标准NORTEC 700 操作简单，性能强大，提供三款多用途产品，可满足航空航天、国防、工业和制造领域的检测需求。 还可通过远程方式解锁更多功能。

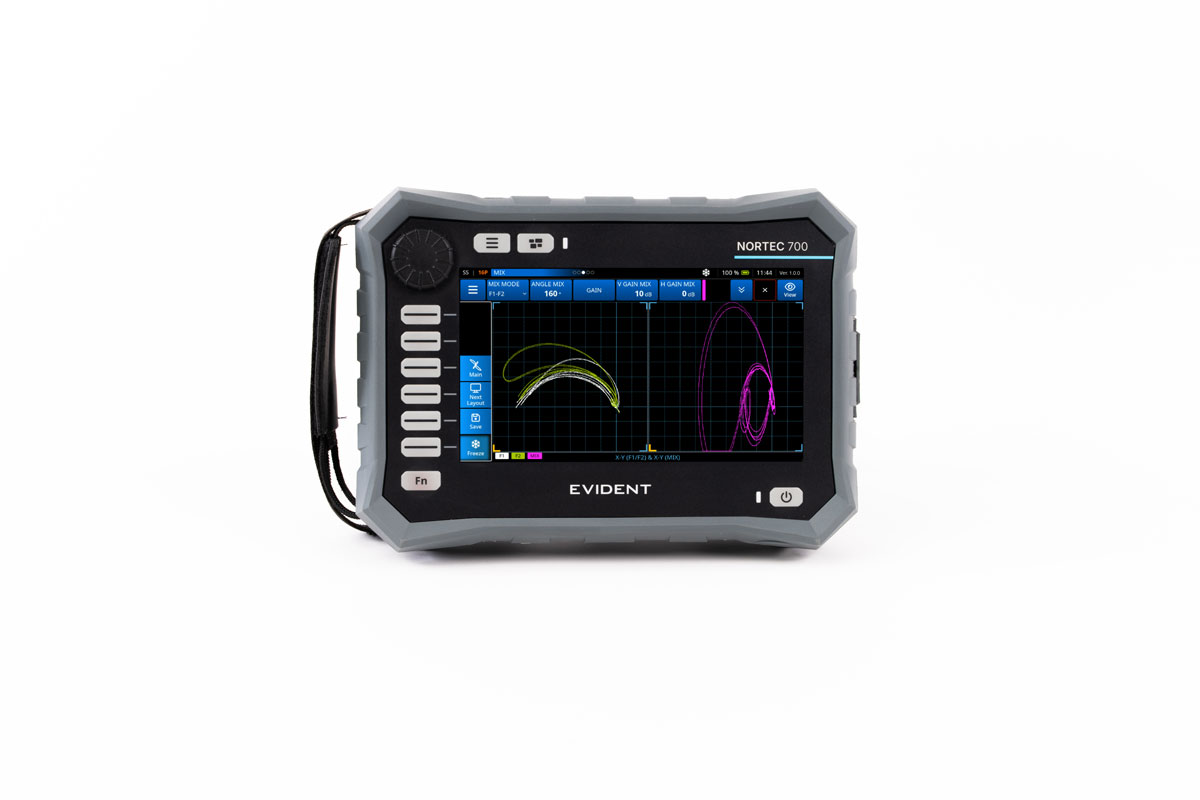

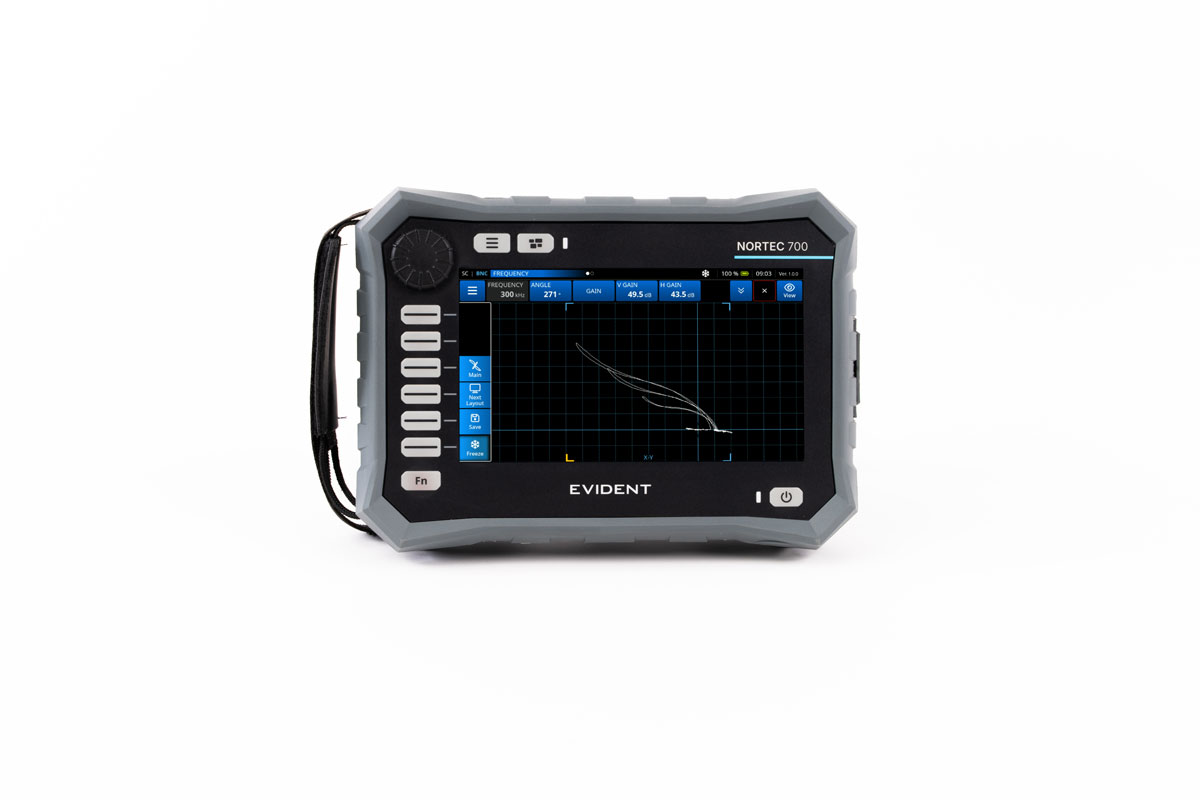

功能与型号
|

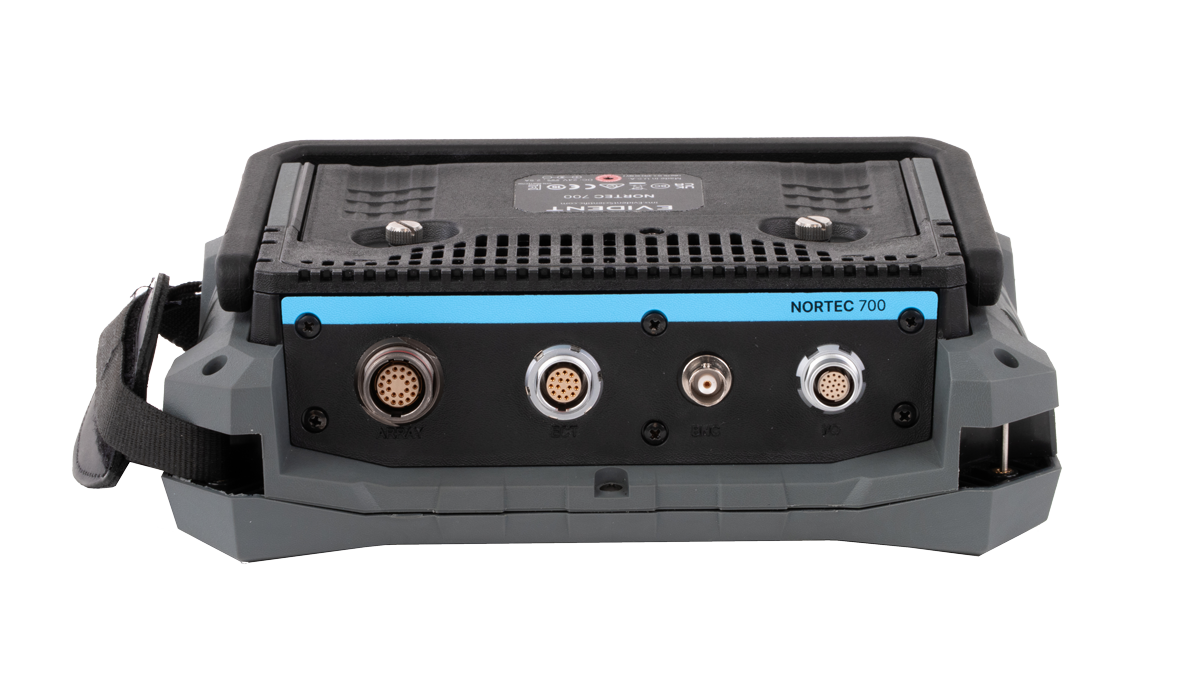

 | 4 个接口NORTEC 700 全系产品标配 LEMO® ® 16 针通用连接器、BNC ECT 连接器（自动内部平衡）、ECA 连接器和 I/O 连接器（用于小型系统集成），用户通过简洁的界面即可轻松选择所需的连接器。
|

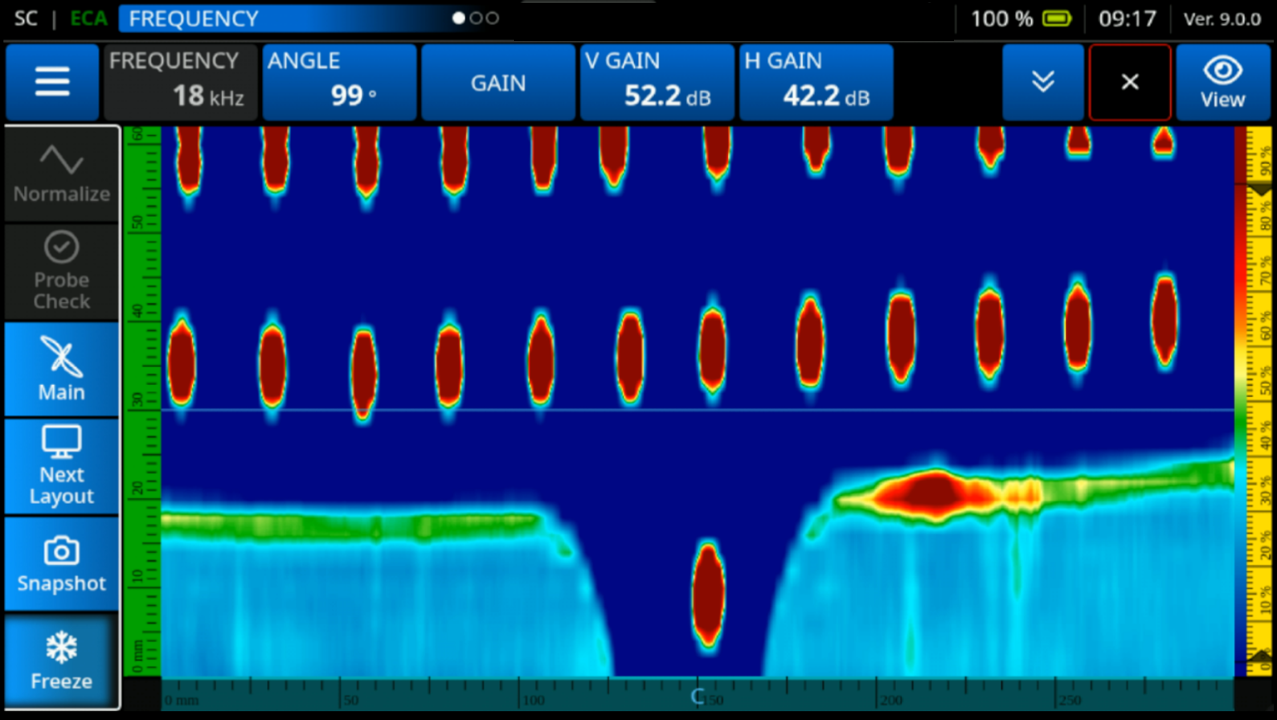

显示效果异常清晰，确保检测顺利进行NORTEC 700 显示效果异常清晰，提高检测结果判读的速度与可靠性。 7 英寸高亮度、高分辨率显示屏，即使在阳光直射下也能清晰地显示读数，无论在室内还是室外都能提供一样清晰的显示效果。 增强色彩映射和实时成像技术，近表面缺陷和表面裂纹一览无余，即刻显现缺陷图案。 灵敏的操控界面，优化的对比度和亮度，精心设计每一个显示细节，显示精准，减少眼睛疲劳，检测简单高效。 |  |
 | 快速布局选择NORTEC 700 提供“下一布局”直通按键，可以轻松改变布局视图。 用户可以根据检测需求选择布局，配置显示界面。 提供多种显示方式以供选择：
|
无缝集成涡流检测系统NORTEC 700 可无缝集成到任何集成涡流检测系统中，即使在最苛刻的环境下也能确保缺陷检测的一致性。
|

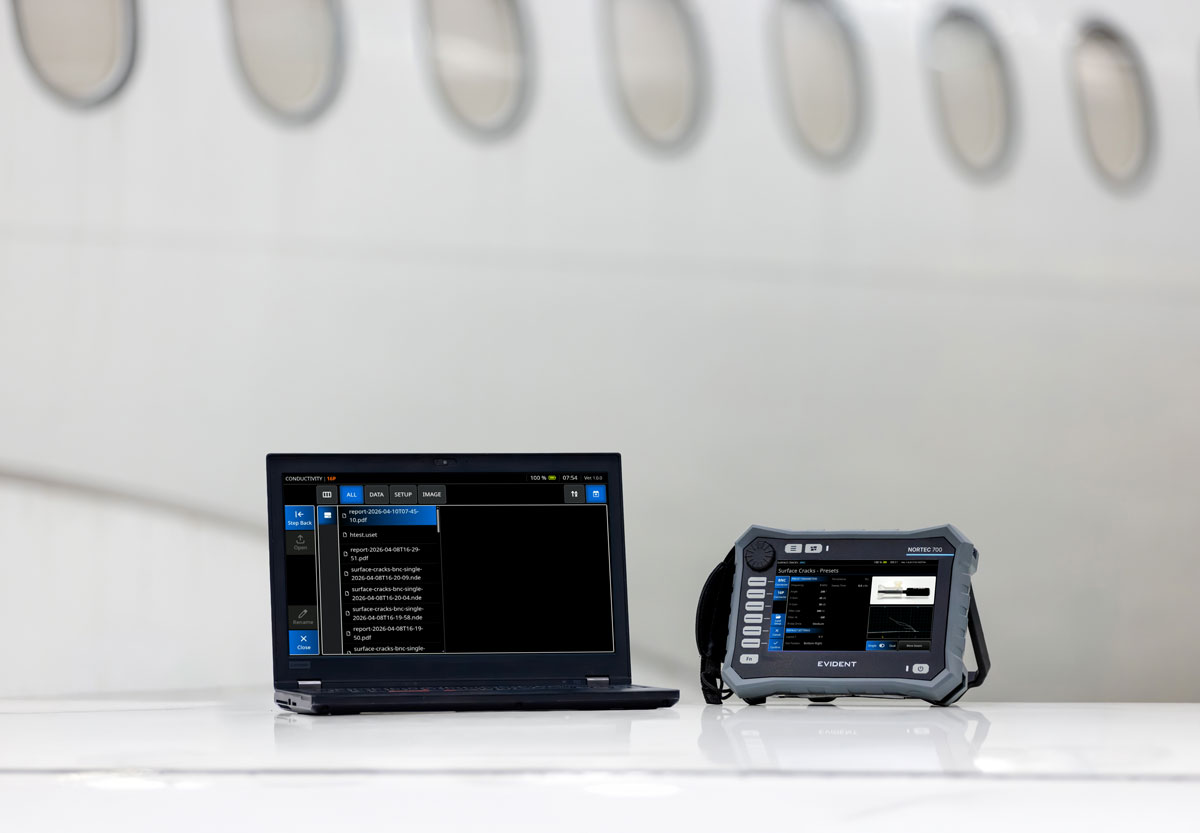

简化报告流程，保障结果精准NORTEC 700 提供简化的报告流程，探伤仪可以记录检测结果，无需使用额外的硬件、软件或复杂数据处理。
|  |

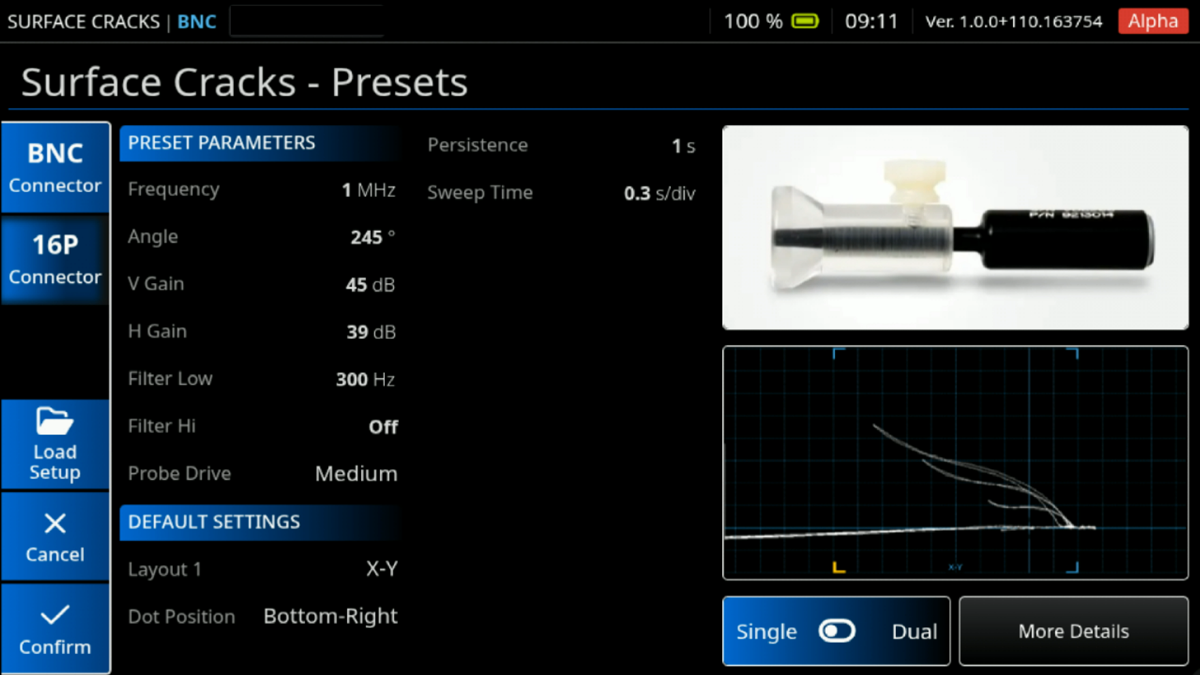

 | 基于应用的智能化预设NORTEC 700 采用引导式、直观的操作流程，无需复杂的检测设置。 针对所选探头和检测类型自动配置关键参数的预设值，避免主观臆断，设置仅需几秒即可完成。 预配置可以减少现场人员的培训工作，快速开始检测，确保参数优化以满足准确性和合规性要求。 这项内置智能技术可确保操作员和各班次之间检测的一致性，保障合规性，大幅降低操作员错误。 |

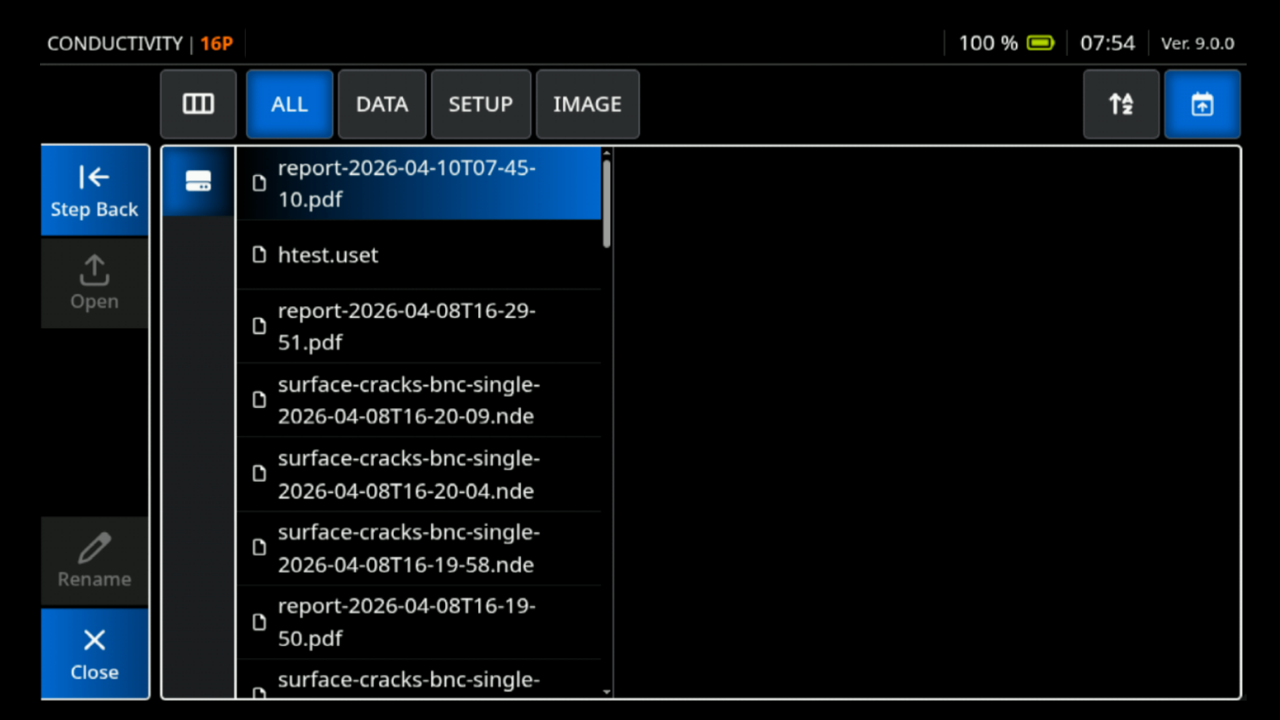

直观的文件管理NORTEC 700 的文件管理器菜单可以轻松地预览、编辑、改写和删除文件。 其文件预览功能，可使用户方便地浏览不同的文件。 找到了适当的文件后，用户就可以在方便的时候调用这个文件。 机载文本编辑器可以方便用户在检测现场编辑文件名，修改用户和设备信息，或添加注释。 |  |
应用
航空航天NORTEC 700 通过快速、可靠的工具简化整个报告流程，可直接从探伤仪记录检测结果，无需额外的硬件、软件或复杂的数据处理。 用户可以采集并保存检测快照、设置参数和信号数据，确保每个结果都被准确记录并可随时查看。 |
国防在地球上最严苛的环境中，NORTEC 700 是一款可随时执行任务的检测工具，能够满足高强度应用需求。从表面裂纹检测到螺栓孔和紧固件检测，NORTEC 700 可帮助维护团队在长时间班次和远程部署中持续掌握飞机、地面车辆、舰船和关键设备的状态。 |
工业NORTEC 700 为工业检测团队提供出色的信号质量、坚固耐用性和灵活性，帮助他们在各种工作环境中准确、高效地检测缺陷。NORTEC 700 非常适用于焊缝检测、热交换器和管材检测，以及各种工业部件和材料的表面及腐蚀检测。 |

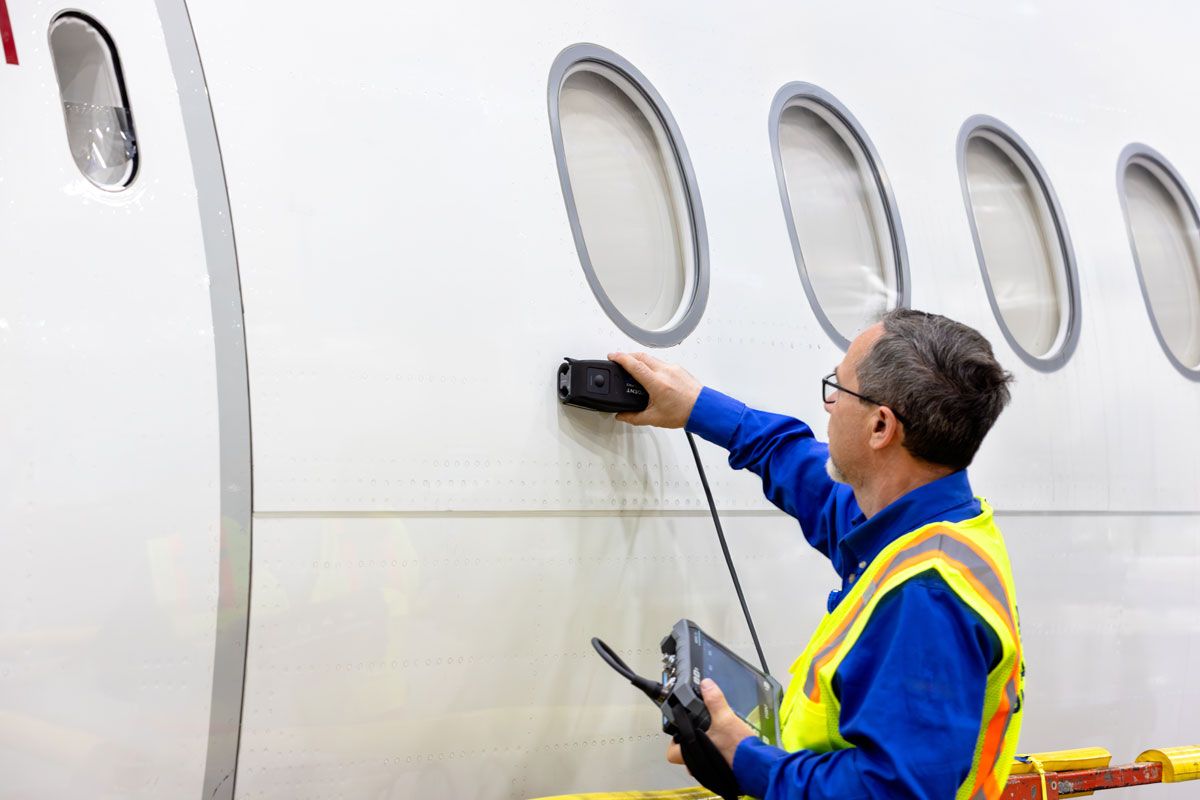

表面/近表面检测（N700、N700D、N700i）高性能电子元件和清晰明亮的显示屏可为表面和近表面检测提供出色的信号质量。包括中高频检测所需的所有标准功能：阻抗图视图、10 × 10 网格、扫频（带状图）、多种报警配置和自动提离。新增功能包括平衡点十字准线、精细（扩展）网格和网页网格，以及自动内部平衡电路（用于 BNC 连接器）。 |  |

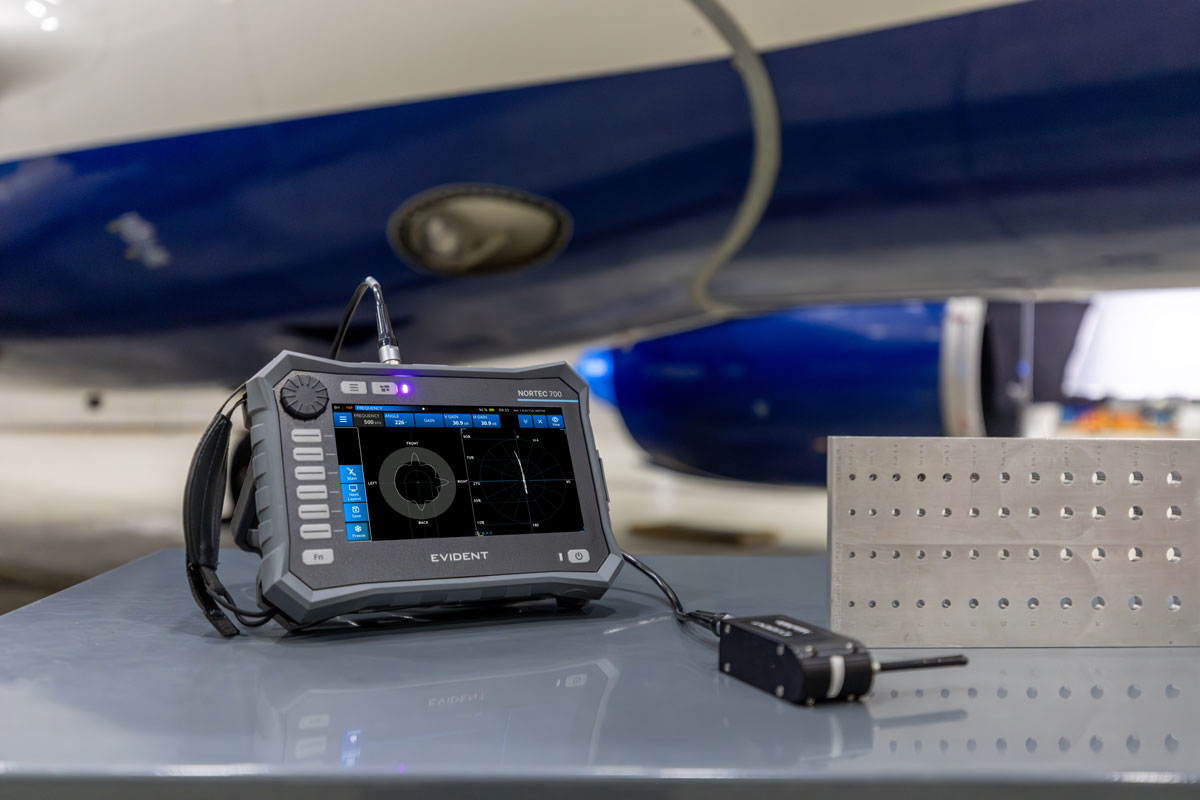

 | 螺栓孔检测（N700D、N700i）简化的配置和改进的滤波系统使 NORTEC 700 非常适合螺栓孔（旋转扫查器）检测。滤波器默认设置为“图 6”响应，也可根据需要设置为“图 8”响应。为了进一步简化配置，操作员可以启用 Link 选项，该选项会根据扫查器速度设置自动调整滤波器设置。 |

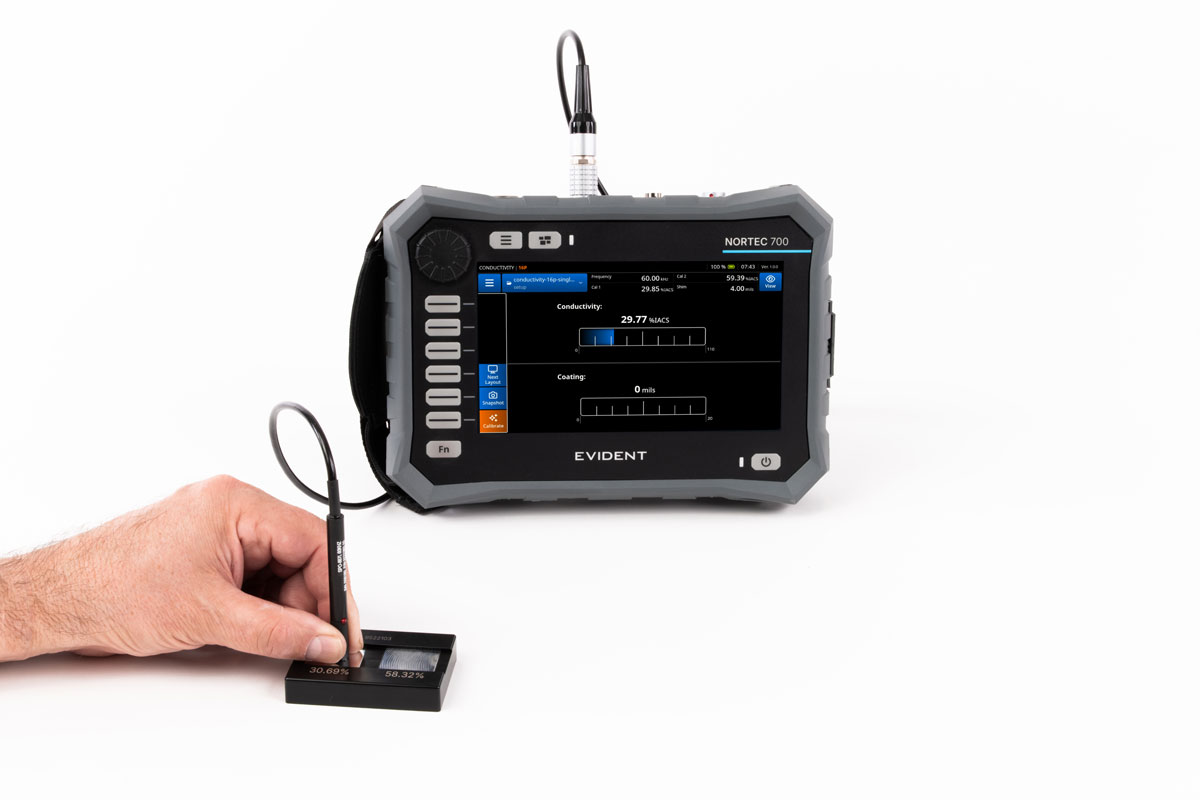

电导率和涂层厚度测量（N700、N700D、N700i）NORTEC 700 的电导率模式具有简单直观的校准向导，包括用户自定义的电导率和涂层厚度参考值。NORTEC 700 可在非铁磁性材料上测量电导率以及最高 0.64 mm（0.025 in.）的非导电涂层厚度。 |  |

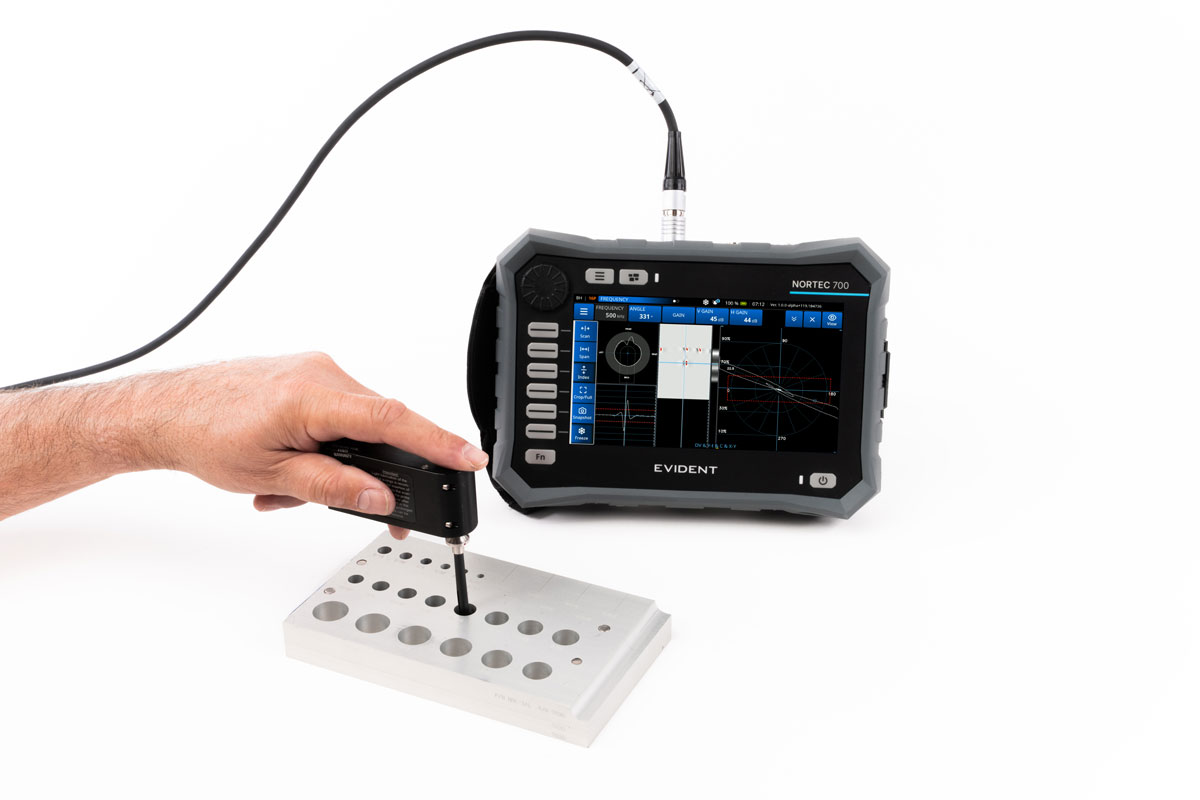

 | 关键孔检测（N700D、N700i）使用 NORTEC 700，关键孔检测简单可靠。该仪器支持大多数行业螺栓孔扫查器，配备改进的 C 扫描瀑布图显示和层光标，可轻松定位分层结构中的缺陷。除这些功能外，N700i 型号还包括层检测、缺陷查看器和 C 扫描视图。 |

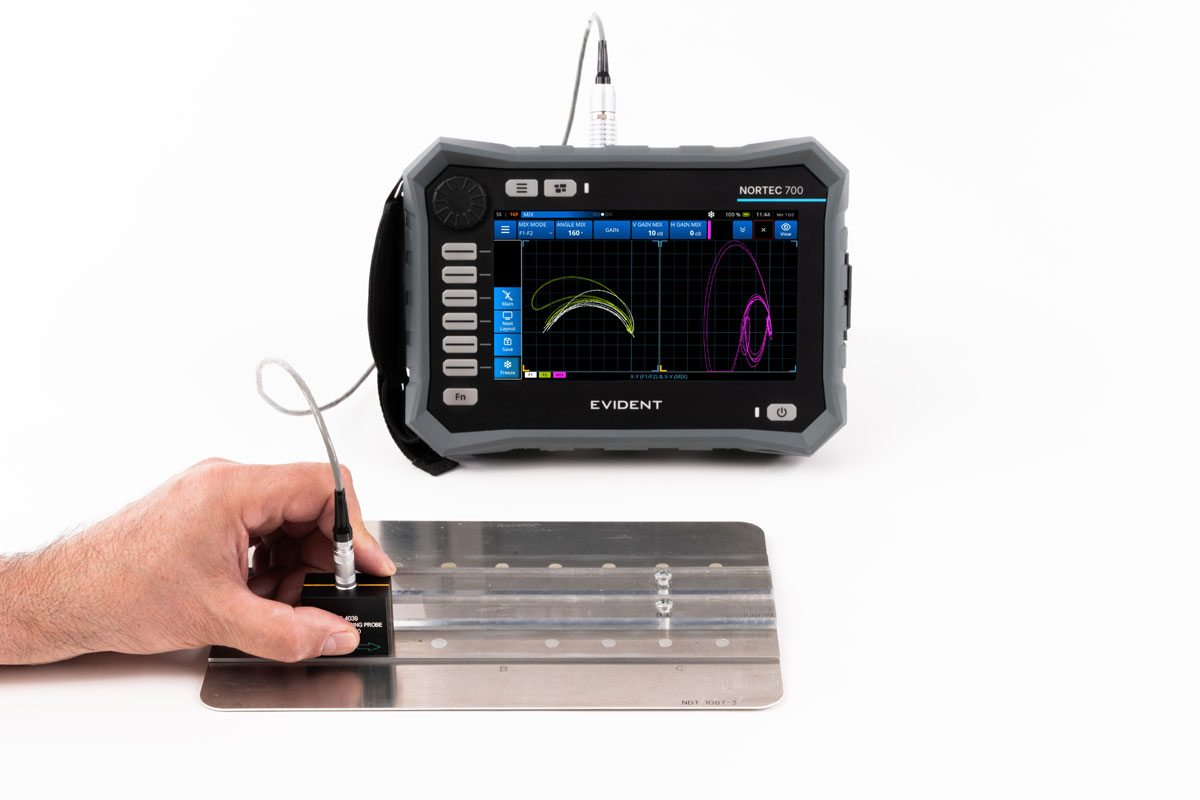

双频检测（N700D、N700i）多合一显示可为频率 1、频率 2 和混合通道提供最多三条可配置轨迹。每个通道均可显示为阻抗图或带状图，并具有独立的显示位置控制。通过实时读数参数，用户可以选择以标准或全屏模式显示最多两个实时信号测量值。显示多种测量值有助于呈现信号的不同幅度和角度（相位）特征。
|  |
规格参数
NORTEC 700 基本技术规格
如需完整技术规格，请下载完整的 NORTEC 700 用户手册。
| 外壳尺寸 | 230.7 mm × 166.9 mm × 71.9 mm（9.1 in. × 6.6 in. × 2.8 in.） |
| 重量 | 1.79 kg（3.95 lb.），含锂离子电池 |
| IP 防护等级 | IP65 级 |
| 电池型号及类型 | 600-BAT-L-2（锂离子）[U8760058] |
| 电池续航 | 标准涡流检测（ECT）下至少 8 小时 |
| 工作温度 | -10°C 至 50°C（14°F 至 122°F），相对湿度 80% 时的工作温度范围 |
| 存储温度 | -20°C 至 50°C（-4°F 至 122°F）[含电池] |
| 显示屏类型 | 7 英寸 TFT LCD（薄膜晶体管液晶显示屏） |
| 显示屏尺寸（宽 × 高，对角线） | 154.2 mm × 85.9 mm，177.8 mm（6.1 in. × 3.4 in.，7.0 in.） |
| 电源（DC-IN 输入电压） | 24 VDC（60 W） |
| 直流接口 | 圆形，2.5 mm 插针适配器，中心正极 |
| 数据存储 | 64 GB 内部存储 |
| Wi-Fi | 可选 |
| 蓝牙 | 可选 |
| 频率范围 | 5 Hz 至 12.5 MHz |
| 增益 | 0–100 dB；1-dB 步进；联动与独立，垂直与水平 |
| 报警数量 | 3（独立） |
| 可用报警类型 | 可选 BOX（矩形）、POLAR（圆形）、SECTOR（扇形）、SWEEP（基于时间）、CONDUCTIVITY（电导率）及 COATING THICKNESS（涂层厚度） |
| 角度 | 0–359.9° |
| 阵列容量 | 最多 128 个时隙 |
| 输入数量 | 2 |
| 跌落测试 | Method 516.6 程序 IV，26 次跌落，按运输包装状态 |
| 冲击测试 | MIL-STD-810F，Method 516.5 程序 I，每轴 6 个循环，15G，11 ms 半正弦冲击测试 |
| 振动测试 | MIL-STD-810F，Method 514.5 程序 I，附录 C，图 6，常规暴露；每轴 1 小时振动测试 |
| 滤波器 | 低通：10 Hz 至 2000 Hz 及宽带。高通：关闭或 5 Hz 至 1000 Hz，可在恒定“图 6”或“图 8”滤波器类型中由用户选择 |
| 驱动电压 | 2 V p-p、4 V p-p、8 V p-p（低、中、高） |
| 数据分辨率 | 32 位 |
| 采样率 | 最高 30 kHz |
| 连接性 |
|
| 探头类型 | 绝对式和差动式，可采用桥式或反射式配置。本仪器完全兼容 NORTEC PowerLink 探头，以及其他主要探头和配件供应商的产品。 |
